よりハイグレードな演出を求めて

絶えず明るさが求められる24 時間営業の店舗や施設では、長寿命のLED でも通常より
短い期間で取り換えが必要になります。
こうしたニーズに応えて、交換型でもハイグレードな光を揃えました。ダウンライト
交換型ではあまり例を見ない、ウォールウォッシャーとピンホールをラインナップしています。

製品特長

  • POINT 1

    本体枠外径の縮小とトリム幅の極細化

    • ・トリム幅5.6mm の存在感を極限まで軽くしたデザイン
    • ・トリム厚1.5mm のフラット面仕上げにより天井面からの飛び出しが少なく、天井の平滑感を維持
  • POINT 2

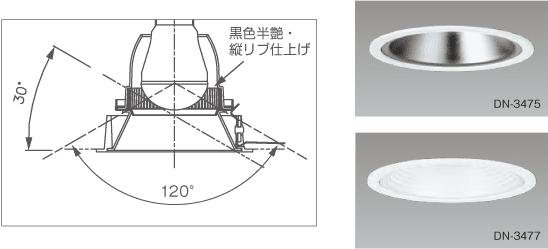

    グレアを抑えながら高級感を備えたベース照明
    (DN-3475・DN-3477)

    • ・ランプの下方配光特性を活かし、反射板に縦リブ処理を施すことでグレアカットオフ30°を確保しつつ眩しさを低減
    • ・E17電球ではめずらしいグレアレスタイプの採用によりシャープな印象ながら柔らかい空間演出を実現
    • ・高級感ある鏡面コーン(DN-3475)
    • ・バッフルとグレアレスリングの組合せにより落ち着いた印象を持たせながらメリハリのある空間を構築(DN-3477)

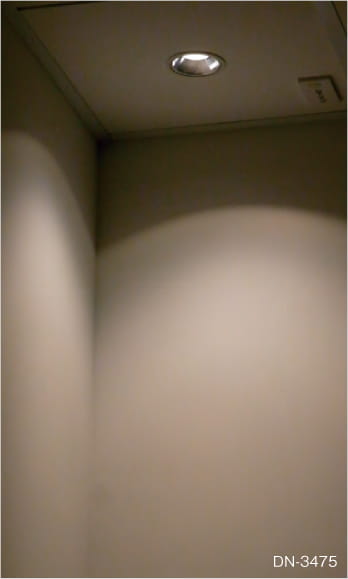

  • DN-3478
    (E17 6.1W壁面より350mm)

    DN-3484
    (E11 6.4W壁面より350mm)

    POINT 3

    ランプ交換型のウォールウォッシャー
    (DN-3478、3484)

    • ・業界唯一のランプ交換型ウォールウォッシャー(E17タイプ 2019年5月現在、当社調べ)
    • ・天井からの突起がない意匠ながら、壁面最上部からの照射可能
    • ・三日月状の下面形状により両脇への広がりを確保しつつ、柔らかなグラデーションで垂直方向の配光も確保
    • ・E11ランプの利用で光源色の選択にも対応(ウシオ製2700K・3000K・3500K・3500K・4000K・5000K)

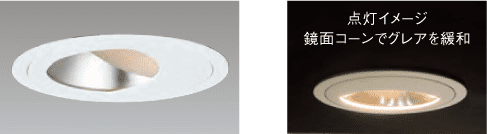

  • 半鏡面仕上によりチルト時のコーンによる乱反射を低減

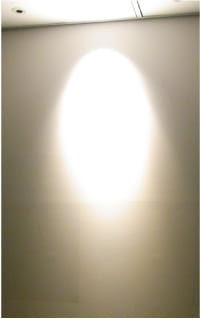

    30°傾斜時の壁面照射イメージ

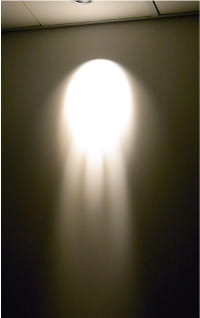

    鏡面仕上による2次反射がある場合

    チルト時でも半鏡面で柔らかく光り、グレアを緩和

    垂直時のコーン部の見え方

    傾斜時のコーン部の見え方

    POINT 4

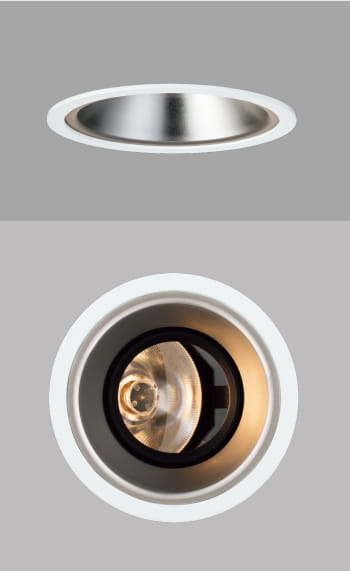

    反射光も考慮したアジャスタブルの半鏡面コーン(DN-3482)

    • ・直下照射時にはコーン反射光も少なく、グレアレスとして機能
    • ・下面開口部を広くして器具効率を向上させながら反鏡面処理により自然な光を照射
    • ・コーン上部のグレアを減らすグレアレスリング処理
    • ・内側の縦リブ構造でグレアを低減
  • POINT 5

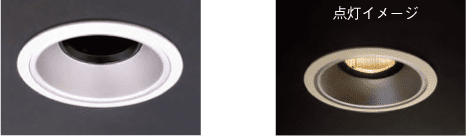

    光束にも配慮したピンホールダウンライト
    (DN-3483)

    • ・ピンホールの特徴を活かしながら開口径を若干広くし、器具効率を改善し明るさを向上
    • ・トリム厚1.5mmでフラット感があり、天井になじみやすい出っ張りのない意匠

製品一覧

Line 75plus(E17)

Line 75plus(E11)

Line 75plus _ E17

グレアレスベース

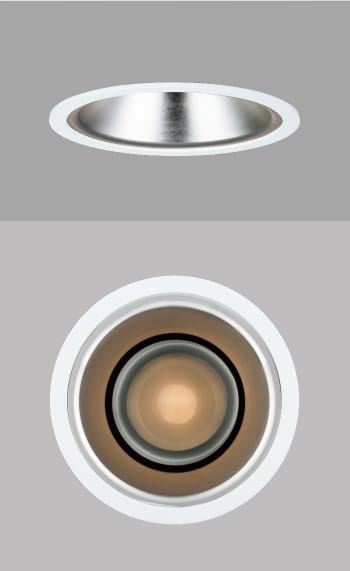

DN-3475

33°

中角配光ランプ

非調光

ランプ選択(Ra70/80)

ベース・鏡面コーン

LED

白熱50W相当

¥6,800ランプ(別売)

  • E17 LED電球:6.1W
  • トリム:アルミダイキャスト(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 重量:0.2kg
  • 電源電圧:100V専用
  • グレアカットオフ:35°
  • 適合ランプ
  • 標準:
  • 東芝LDA6L-H-E17/S/50W/2
  • 東芝LDA6L-H-E17/S/50W/2
  • 適応:
  • 東芝LDA4N-H-E17/S/40W
  • 東芝LDA4L-H-E17/S/40W
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m
バッフル

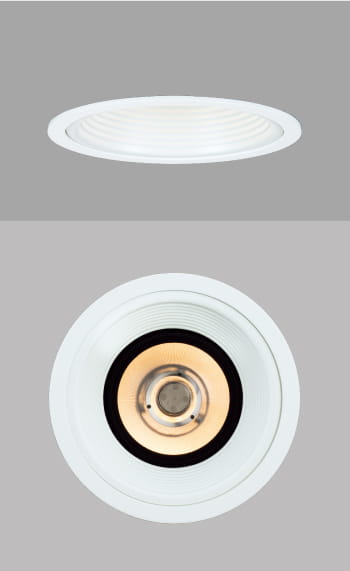

DN-3477

61°

中角配光ランプ

非調光

ランプ選択(Ra70/80)

ベース・白色バッフル

LED

白熱50W相当

¥6,800ランプ(別売)

  • E17 LED電球:6.1W
  • トリム:アルミダイキャスト(白色塗装)
  • バッフル:アルミ(白色塗装)
  • 重量:0.2kg
  • 電源電圧:100V専用
  • グレアカットオフ:35°
  • 適合ランプ
  • 標準:
  • 東芝LDA6L-H-E17/S/50W/2
  • 東芝LDA6L-H-E17/S/50W/2
  • 適応:
  • 東芝LDA4N-H-E17/S/40W
  • 東芝LDA4L-H-E17/S/40W
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m
ウォールウォッシャー

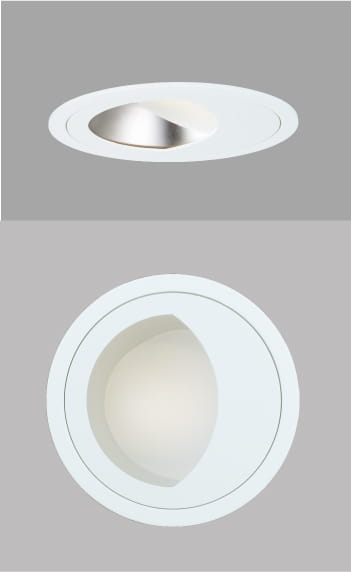

DN-3478

WW

ウォール
ウォッシャー

非調光

ランプ選択(Ra70/80)

ベース・ウォールウォッシャー

LED

白熱50W相当

¥12,000ランプ(別売)

  • E17 LED電球:6.1W
  • トリム:アルミダイキャスト(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 拡散板:アクリル
  • 重量:0.3kg
  • 電源電圧:100V専用
  • グレアカットオフ:22°
  • 適合ランプ
  • 標準:
  • 東芝LDA6L-H-E17/S/50W/2
  • 東芝LDA6L-H-E17/S/50W/2
  • 適応:
  • 東芝LDA4N-H-E17/S/40W
  • 東芝LDA4L-H-E17/S/40W
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m

Line 75plus _ E11

グレアレスベース

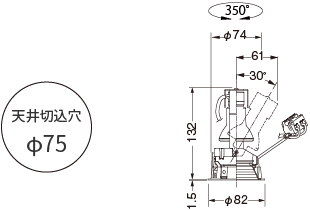

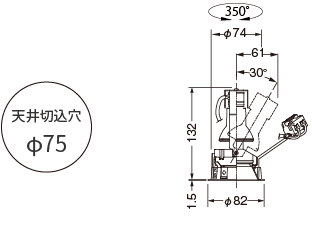

DN-3482

17°

中角配光ランプ

位相調光

ランプ選択(Ra92)

アジャスタブル・反鏡面コーン

LED

ダイクロハロゲン50W相当

¥10,200ランプ(別売)

  • E11 LED電球:6.4W
  • トリム:アルミダイキャスト(白色塗装)
  • コーン:アルミ(銀色半鏡面仕上)
  • 重量:0.3kg
  • 電源電圧:100V専用
  • グレアカットオフ:45°
  • 適合ランプ
  • 標準:
  • 東芝東芝LDR6L-M-E11/D2、東芝LDR6L-W-E11/D2
  • 適応:
  • ウシオLDR6L-M-E11/D/27/5/20-HC
  • ウシオLDR6L-W-E11/D/27/5/35-HC
  • Soraa LDR8シリーズ
  • 灯具可動範囲:水平350°/上下30°
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m
  • ※設置環境によって消費電力と光量が変わります。
バッフル

DN-3481

17°

中角配光ランプ

位相調光

ランプ選択(Ra92)

アジャスタブル・白バッフル

LED

ダイクロハロゲン50W相当

¥10,200ランプ(別売)

  • E11 LED電球:6.4W
  • トリム:アルミダイキャスト(白色塗装)
  • バッフル:アルミ(白色塗装)
  • 重量:0.3kg
  • 電源電圧:100V専用
  • グレアカットオフ:45°
  • 適合ランプ
  • 標準:
  • 東芝東芝LDR6L-M-E11/D2、東芝LDR6L-W-E11/D2
  • 適応:
  • ウシオLDR6L-M-E11/D/27/5/20-HC
  • ウシオLDR6L-W-E11/D/27/5/35-HC
  • Soraa LDR8シリーズ
  • 灯具可動範囲:水平350°/上下30°
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m
  • ※設置環境によって消費電力と光量が変わります。
ピンホール

DN-3483

18°

中角配光ランプ

位相調光

ランプ選択(Ra92)

ベース・ピンホール

LED

ダイクロハロゲン50W相当

¥12,300ランプ(別売)

  • E11 LED電球:6.4W
  • トリム:アルミダイキャスト(白色塗装)
  • コーン:アルミ(銀色半鏡面仕上)
  • 重量:0.3kg
  • 電源電圧:100V専用
  • グレアカットオフ:30°
  • 適合ランプ
  • 標準:
  • 東芝東芝LDR6L-M-E11/D2、東芝LDR6L-W-E11/D2
  • 適応:
  • ウシオLDR6L-M-E11/D/27/5/20-HC
  • ウシオLDR6L-W-E11/D/27/5/35-HC
  • Soraa LDR8シリーズ
  • 灯具可動範囲:水平350°/上下30°
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m
  • ※設置環境によって消費電力と光量が変わります。
ウォールウォッシャー

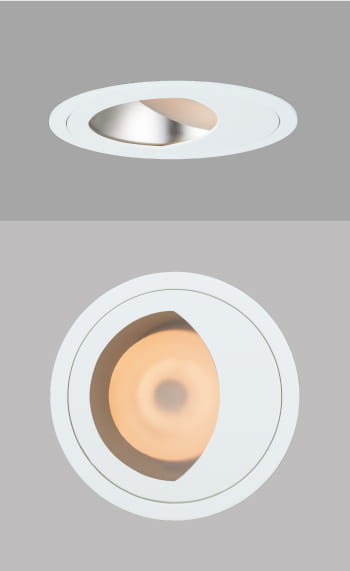

DN-3484

WW

ウォール
ウォッシャー

位相調光

ランプ選択(Ra92)

ベース・ウォールウォッシャー

LED

ダイクロハロゲン50W相当

¥13,200ランプ(別売)

  • E11 LED電球:6.4W
  • トリム:アルミダイキャスト(白色塗装)
  • コーン:アルミ(銀色半鏡面仕上)
  • 重量:0.3kg
  • 電源電圧:100V専用
  • グレアカットオフ:22°
  • 適合ランプ
  • 標準:
  • 東芝東芝LDR6L-M-E11/D2、東芝LDR6L-W-E11/D2
  • 適応:
  • ウシオLDR6L-M-E11/D/27/5/20-HC
  • ウシオLDR6L-W-E11/D/27/5/35-HC
  • Soraa LDR8シリーズ
  • 灯具可動範囲:水平350°/上下30°
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m
  • ※設置環境によって消費電力と光量が変わります。
