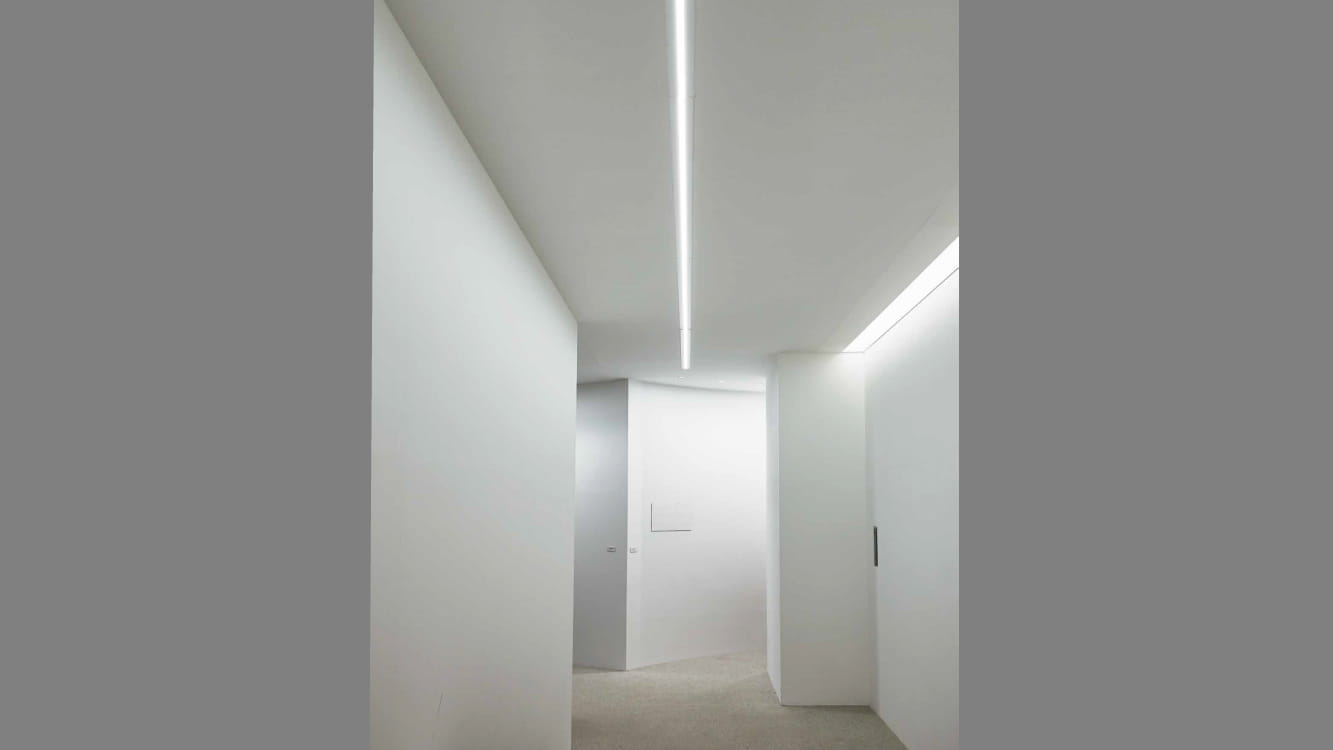

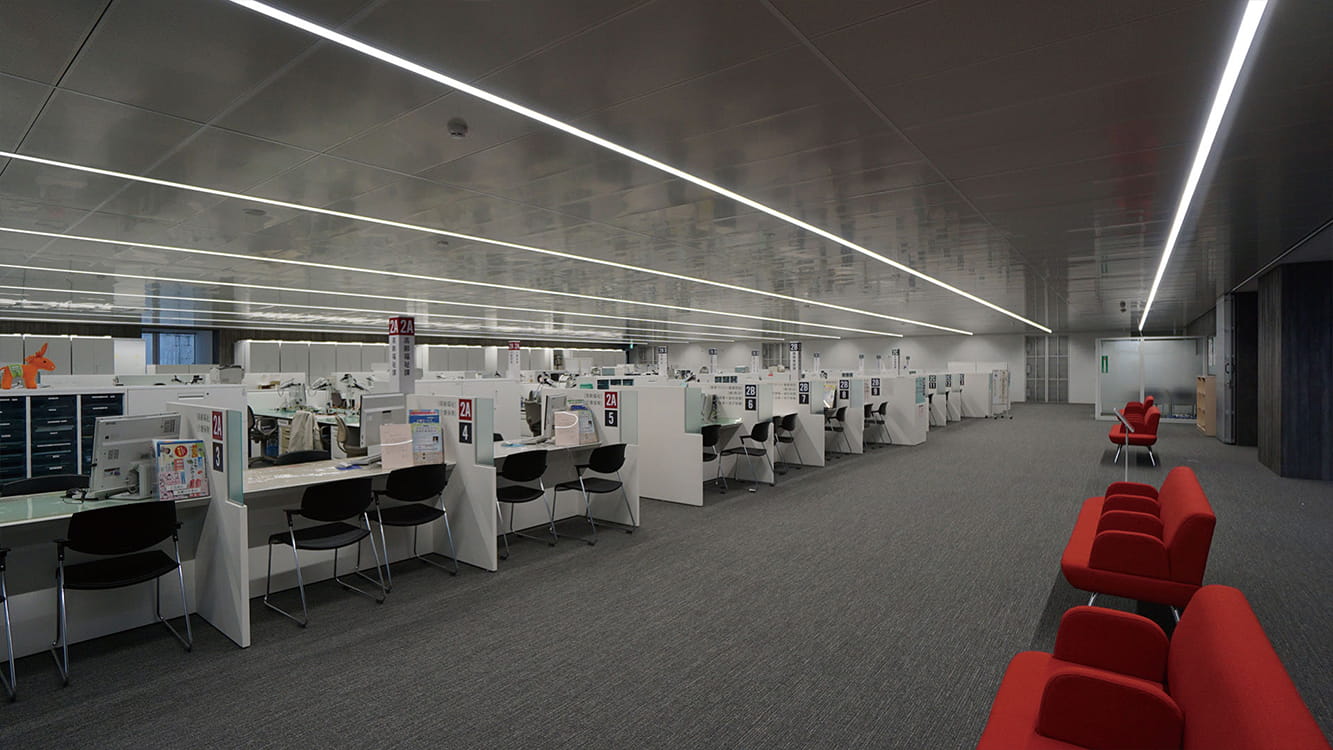

誇張せず、シャープなラインだけを空間に。

システムレイ(Ray=光線)シリーズは、ミニマイズデザインを線状のフォルムで具現化した新しいベース照明です。
十分な明るさの機能を備えつつ、特長のある配光ラインナップを展開し、今までにない天井の多灯・連結展開が容易に実現できる商品です。

製品特長

  • POINT 1

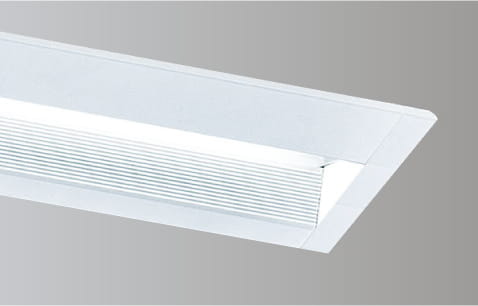

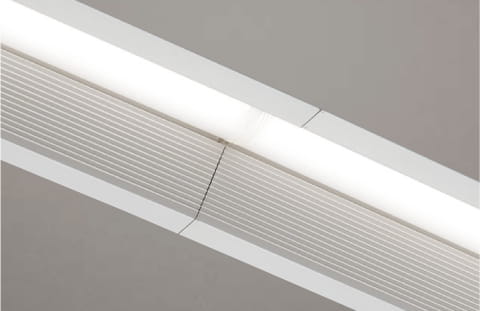

    バッフルベース シームレスな連結

    • ・アール形状のディフューザーに加えトリム内側のテーパー部にリブを配して十分な光量を放ちながら不快グレアを制御し、均斉度の高い室内照度分布をもたらします。

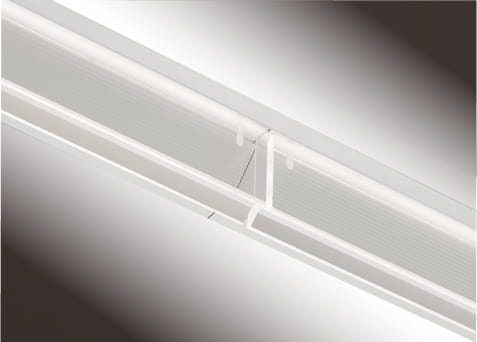

    • ・直線連結ではシャープな光のラインをとぎること無く、一体化した印象になる器具構造にしています。
  • POINT 2

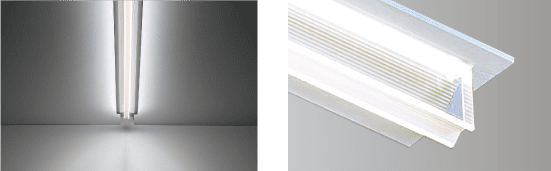

    アンビエント 空間全体へ明るさ感UP

    • ・肉厚なアクリルブロックで照射光を上方にも反射させ天井にも光を与えることで、空間全体に明るさ感をもたらします。
  • POINT 3

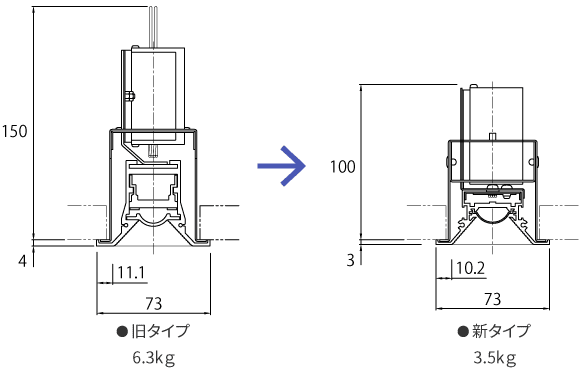

    浅型化と軽量化

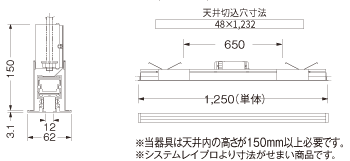

    バッフルベース・アンビエントタイプでは構造を全面的に見直し、器具効率の改善・浅型軽量化を実現しました。

    従来タイプと比べ器具効率で約17%アップ・重量で約45%の軽量化を行い取付作業がラクになりました
    (バッフルベースの場合)

  • POINT 4

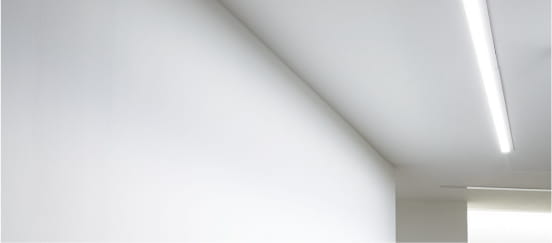

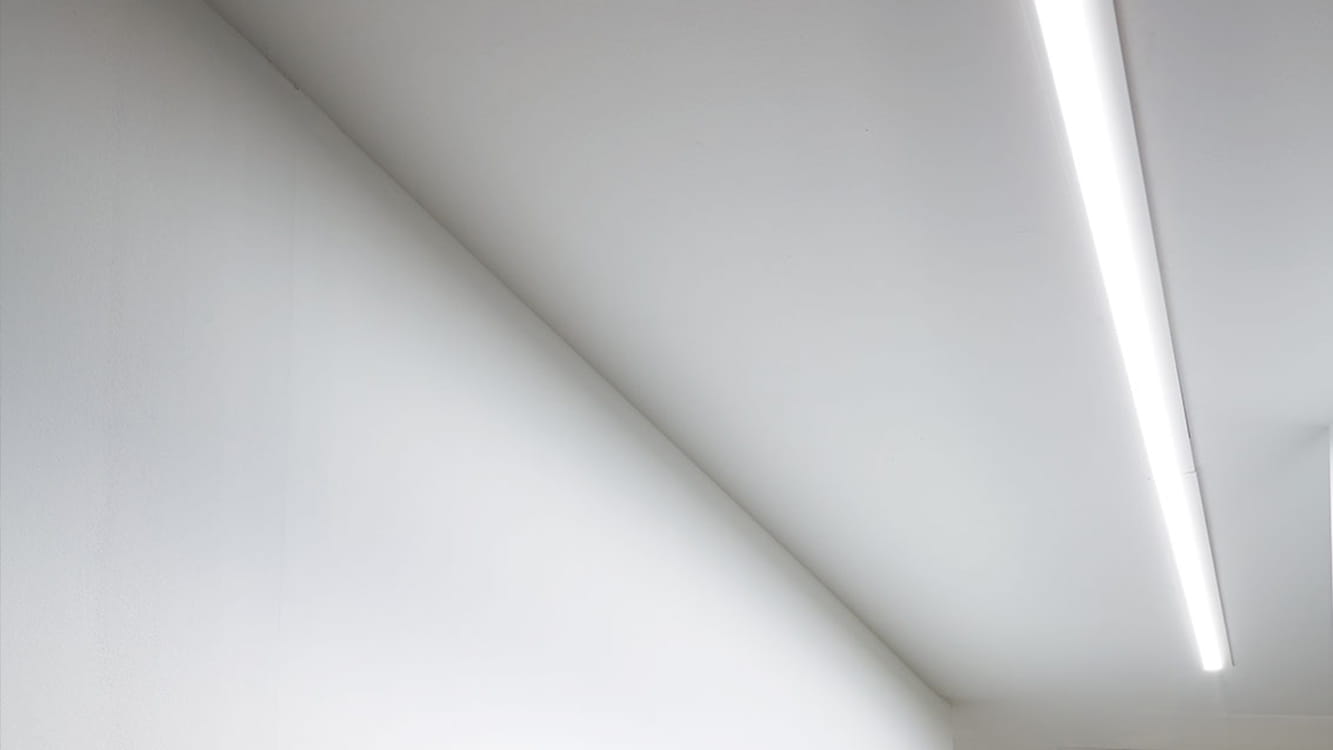

    ウォールウォッシャー

    • ・天井から突出することのないフラットフェイスながら壁面に柔らかな光を拡散させ上質な光壁を生み出します。

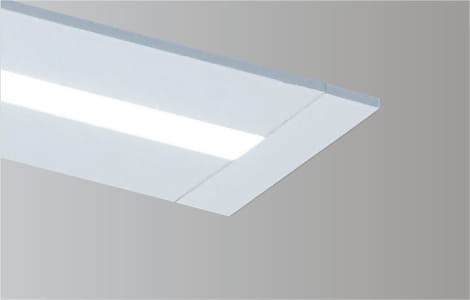

  • POINT 5

    システムレイ スリット

    • ・トリムと一体感のあるフラットなデザイン。発光面はわずか12mmのアクリルブロックで特殊な拡散剤を使用し広範囲を照らす事ができます。

製品一覧

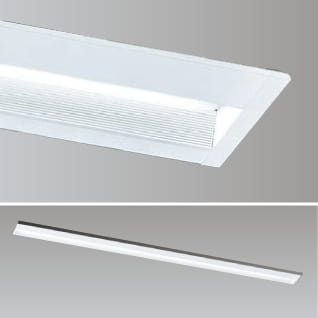

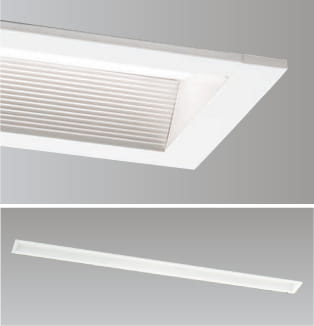

バッフルベース

シャープな光を放ちながらグレアを制御し、同時に均斉度も高めた設計です。

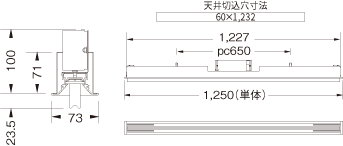

DD-3554-N/W/WW/L[単体]

カタログ

PWM調光

(Ra83)

ベース

LED

FHF45W×2相当

¥69,000受注品

  • LED:51W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • カバー:ポリカーボネイト成型品(マット)
  • 重量:3.5kg
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊

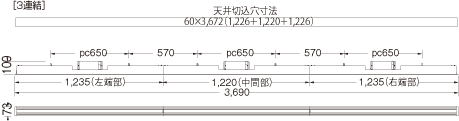

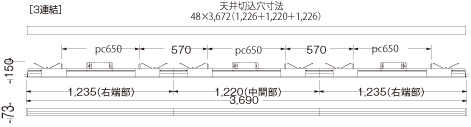

DD-3555-N/W/WW/L[連結用 左端部]

カタログ

¥67,000受注品

DD-3557-N/W/WW/L[連結用 中間部]

カタログ

¥64,800受注品

DD-3556-N/W/WW/L[連結用 右端部]

カタログ

¥67,000受注品

PWM調光

(Ra83)

ベース

LED

FHF45W×2相当

  • LED:51W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • カバー:ポリカーボネイト成型品(マット)
  • 重量:3.5kg (左端部・右端部) /3.4kg (中間部)
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊

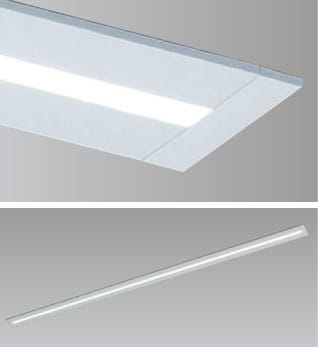

ウォールウォッシャー

壁面に柔らかな光を拡散させ、上質な光壁を生み出します。

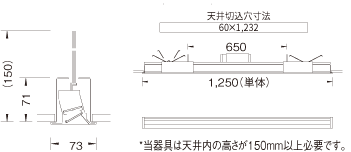

DD-3342-N/W/L[単体]

カタログ

PWM調光

(Ra83)

ウォールウォッシャー

LED

FHF45W×2相当

¥76,500受注品

  • LED:53W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • カバー:ポリカーボネイト(高透過拡散)
  • 重量:6..4Kg
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊

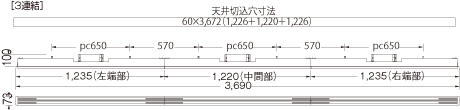

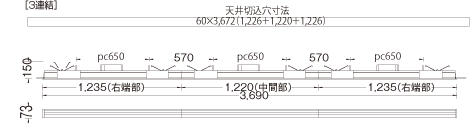

DD-3322-N/W/L[連結用 左端部]

カタログ

¥74,000受注品

DD-3324-N/W/L[連結用 中間部]

カタログ

¥73,500受注品

DD-3323-N/W/L[連結用 右端部]

カタログ

¥74,000受注品

PWM調光

(Ra83)

ベース

LED

FHF45W×2相当

  • LED:51W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • カバー:ポリカーボネイト(高透過拡散)
  • 重量:6 .4kg 左端部・右端部/6.4kg 中間部
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊

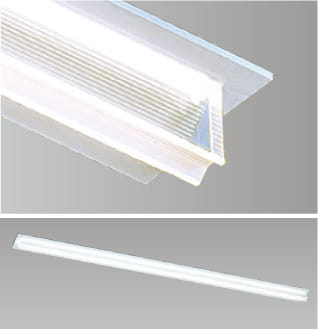

アンビエント

天井面にも光を照射し、空間全体に明るさ感をもたらします。

DD-3558-N/W/WW/L[単体]

カタログ

PWM調光

(Ra83)

アンビエント

LED

FHF45W×2相当

¥89,000受注品

  • LED:51W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • アクリル(クリア内面フロスト)
  • 重量:4.4kg
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊

DD-3559-N/W/WW/L[連結用 左端部]

カタログ

¥87,000受注品

DD-3561-N/W/WW/L[連結用 中間部]

カタログ

¥84,800受注品

DD-3560-N/W/WW/L[連結用 右端部]

カタログ

¥87,000受注品

PWM調光

(Ra83)

ベース

LED

FHF45W×2相当

  • LED:51W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • アクリル(クリア内面フロスト)
  • 重量:4.4kg (左端部・右端部)/3.4kg (中間部)
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊

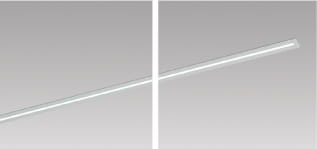

スリット

さらに細く「Ray(光のライン)」コンセプトを体現しました。

DD-3378-N/W/L[単体]

カタログ

PWM調光

(Ra83)

スリット

LED

FHF32W×2相当

¥76,500受注品

  • LED: 38W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • カバー:アクリル(拡散剤入り)
  • 重量:6 .4Kg
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊

DD-3379-N/W/L[連結用 端部]

カタログ

¥78,800受注品

DD-3380-N/W/L[連結用 中間部]

カタログ

¥77,800受注品

PWM調光

(Ra83)

ベース

LED

FHF45W×2相当

  • LED:38W
  • 本体:鋼
  • トリム:アルミ(白色塗装)
  • カバー:アクリル(拡散剤入り)
  • 重量:6 .4kg 端部 /6.4kg 中間部
  • 電源電圧:100/200V
  • 電源内蔵
  • PWM調光対応(5~100%)
  • ボルト吊
