安らぐ、招く、集う

患者さまにとって治療の場であるとともに生活の場でもある病棟には、心地よくやさしい照明が求められます。
山田照明では、CISPR規格に対応することで医療・介護施設の現場をサポートしながらも、
主張しないデザイン、光の質、グレアにも配慮することで、患者さまの心をなごませるあかりを目指しています。

製品特長

  • POINT 1

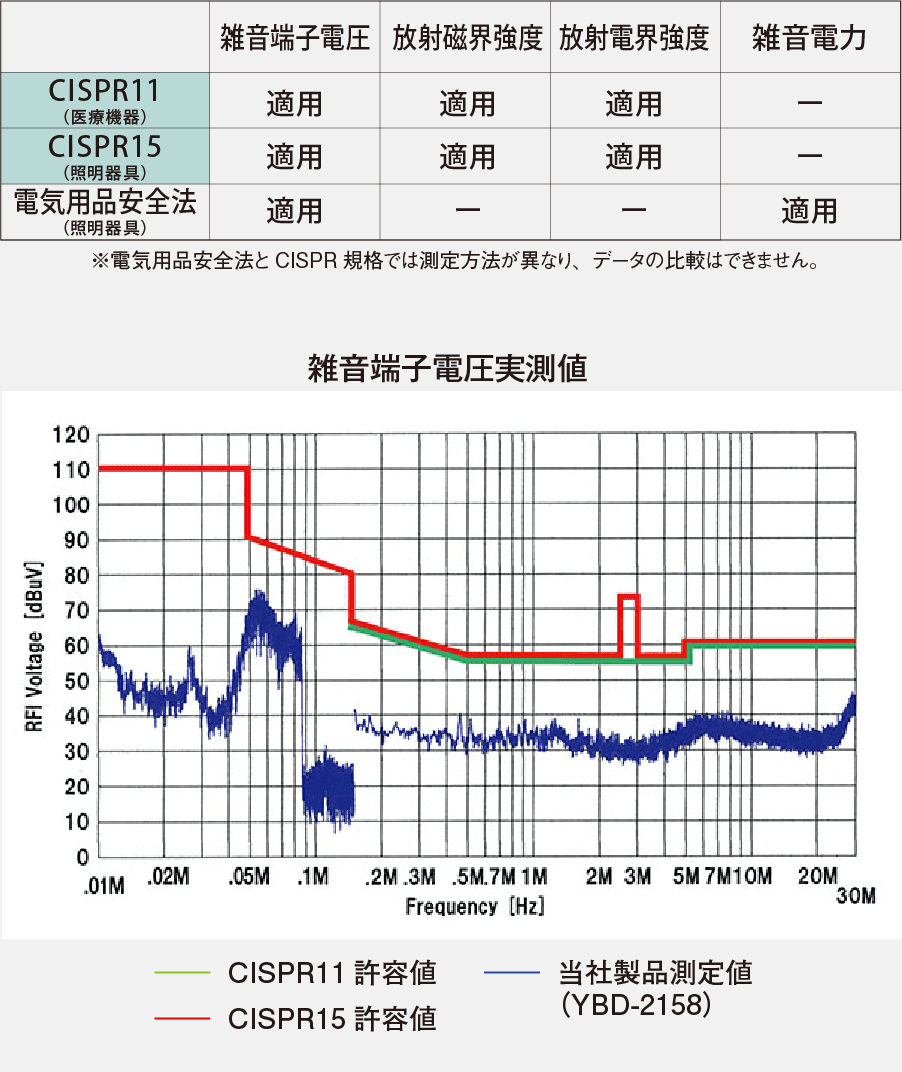

    低ノイズ(CISPR規格)対応照明

    医療施設では精密機器に影響を与える電磁波(ノイズ) の低減が求められます。当社の医療施設向けベッドライト* は国際規格CISPR11・CISPR15 を満たしている低ノイズ照明器具です。

    *YBD-2158/2159/2160、DD-3304-L/3360-W/3360-L/3361-L

    CISPR とは

    無線周波数帯における不要電磁波の測定方法と許容値を定める国際委員会(国際無線障害特別委員会) の略称です。
    CISPR11 は産業、科学、医療機器に関する規格、CISPR15 は照明機器に関する規格です。

    ※ CISPR 規格を満たした製品であっても医療機器などへの影響を保証するものではありません。

  • POINT 2

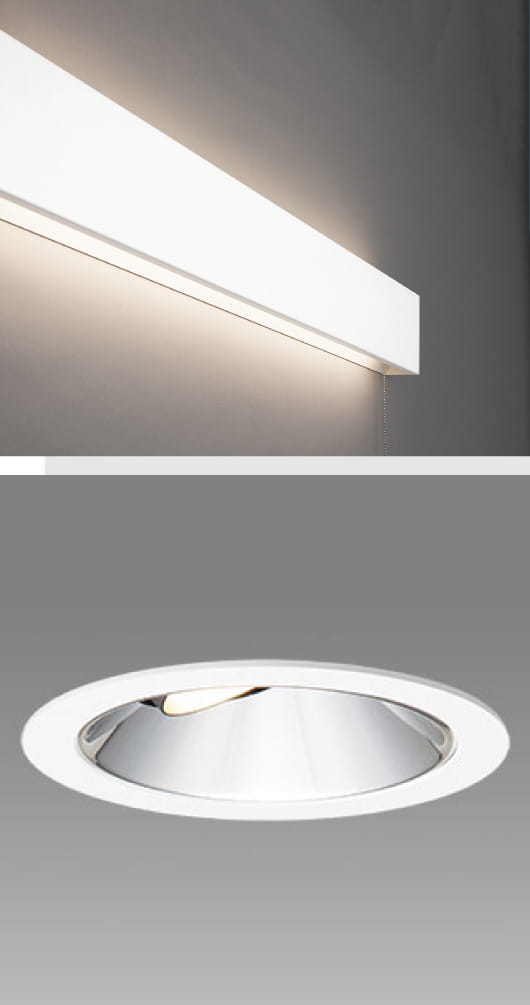

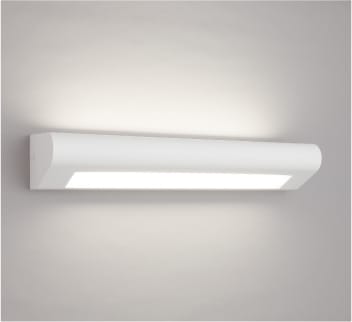

    デザインと機能性を兼ね備えたベッドライト
    ーLUCIA Series

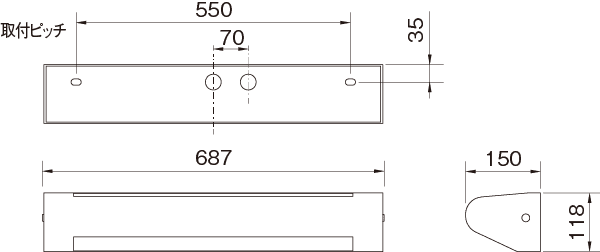

    デザインは壁から飛び出る従来の形状を見直し、わずか53mmに抑えながらも、上向き・下向き配光の切り替え、緻密な配光制御、ホコリ対策等への機能的な配慮もおこなっています。

    • ・天井を開放的に見せる広角アッパー配光
    • ・壁の反射を利用して広がる柔らかな手元あかり

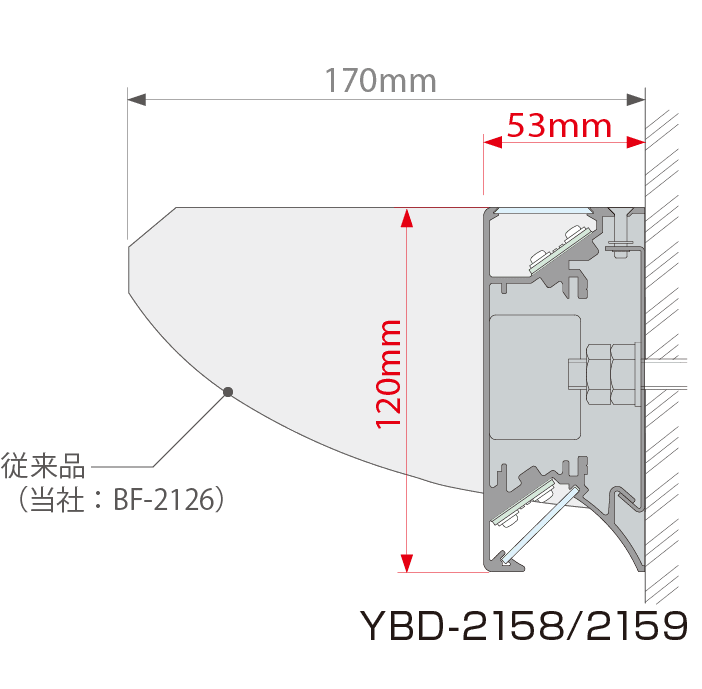

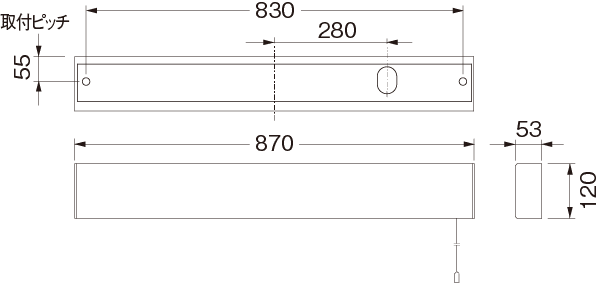

    • ・壁からの出幅はわずか53mm ※従来品に比べ器具断面積が約47%
    • ・エッジは面取り加工を施し安全性に配慮
    • ・ホコリの侵入も抑えて衛生的

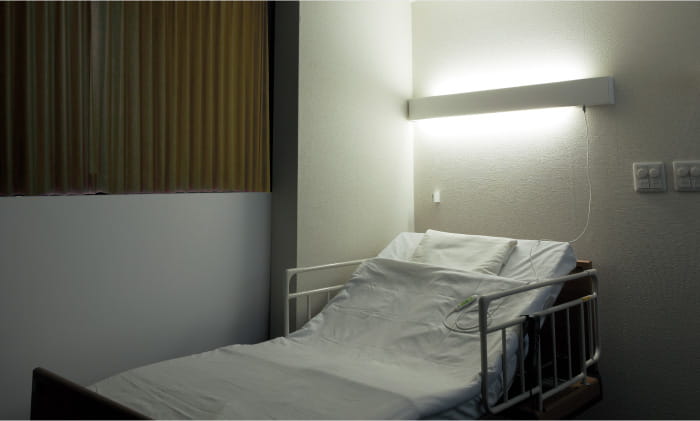

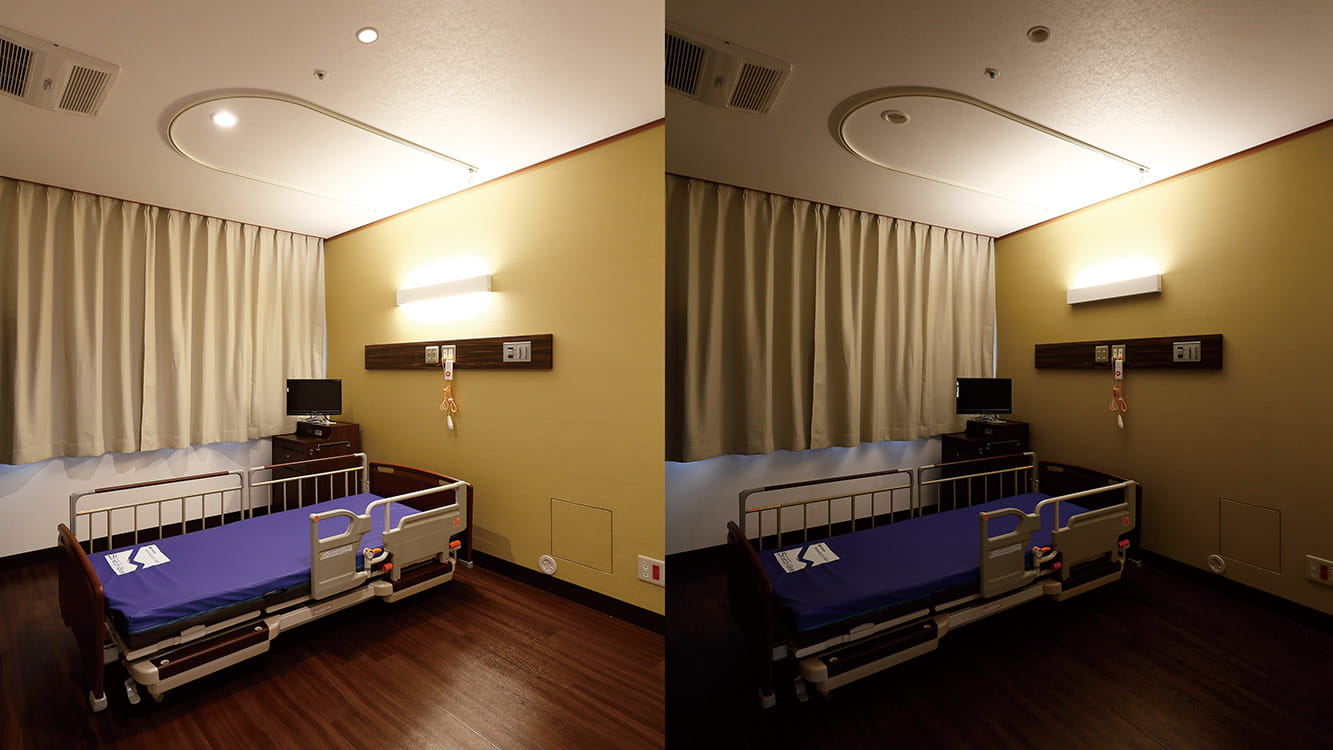

    上下点灯時

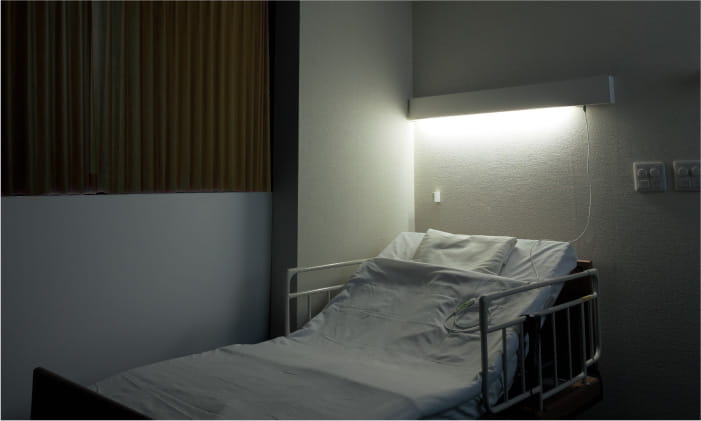

    手元のみ点灯時

    常夜灯(プルスイッチ仕様)

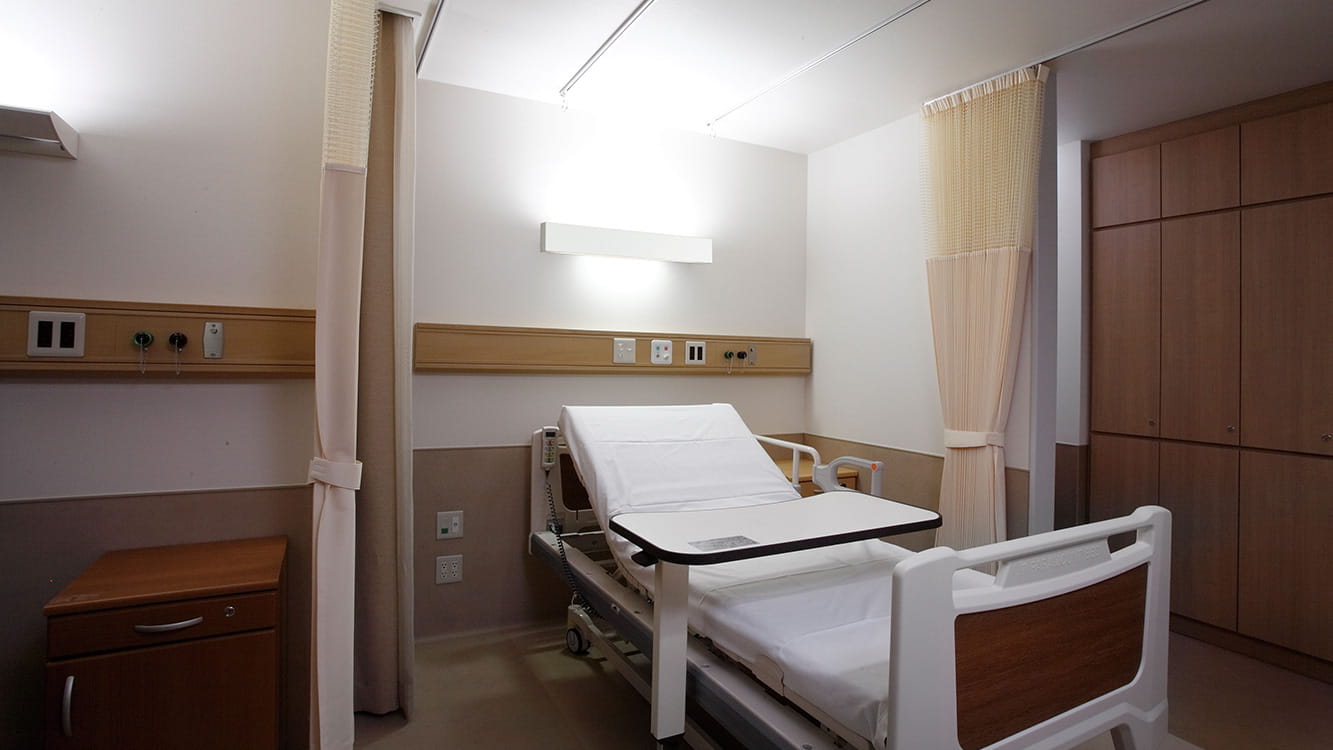

  • DD-3304-L 設置イメージ

    POINT 3

    病床に特化したダウンライト

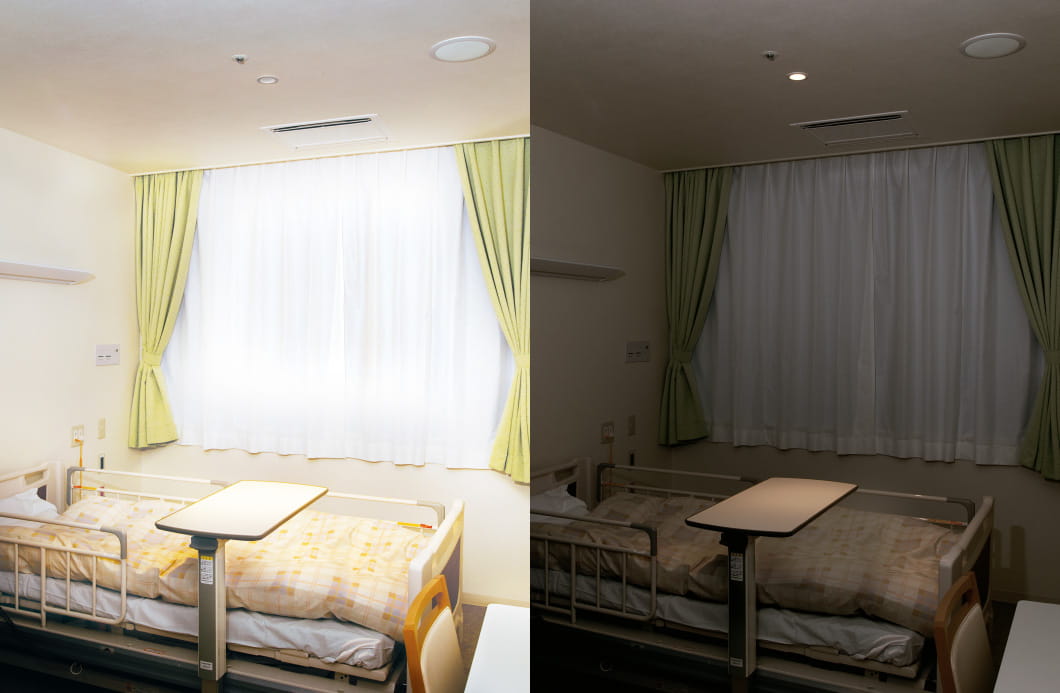

    処置部だけきれいに照らし、患者さまに不快なグレアとなりにくい楕円配光の処置灯と、ランプ位置を深くして夜間の眠りを妨げない常夜灯をラインナップしています。

製品一覧

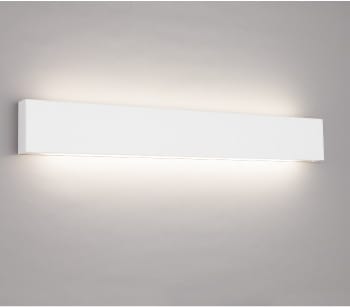

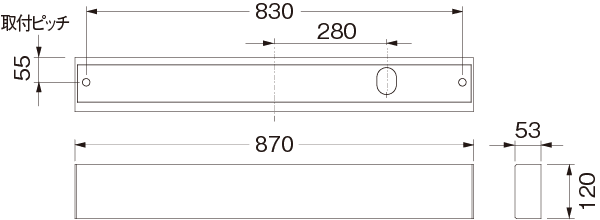

LUCIA(PWM調光)

YBD-2158-W/WW/L

カタログ

PWM調光

(Ra83)

LED

FHF45W×2相当

¥67,800exception受注品

  • LED:28W(アッパー)+28W(ダウン)
  • 本体:アルミ(白色塗装)
  • カバー:上面 ポリカーボネイト(拡散剤入り)/ 下面 ポリカーボネイト(拡散剤入り)
  • 重量:4.5kg
  • 電源電圧:100V/200V、2回路仕様
  • PWM調光対応(5~100%)
  • 電源内蔵、壁付専用、ボルト固定型
  • 適合調光器:NQ20355(パナソニック)

※CISPR規格に適合した低ノイズ照明器具

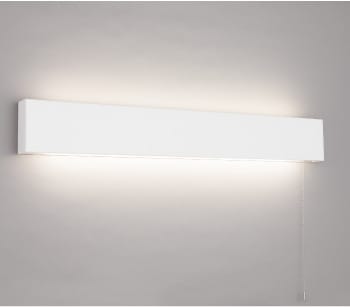

LUCIA(プルスイッチ)

YBD-2159-W/WW/L

カタログ

プルスイッチ

(Ra83)

LED

FHF45W×2相当

¥69,800exception受注品

  • LED:28W(アッパー)+28W(ダウン)+0.5W(常夜灯)
  • 本体:アルミ(白色塗装)
  • カバー:上面 ポリカーボネイト(拡散剤入り)/ 下面 ポリカーボネイト(拡散剤入り)
  • 重量:4.6kg
  • 電源電圧:100V専用、1回路仕様
  • 適合ランプ(常夜灯):LDT1L-H-12(パナソニック)2800K Ra74
  • 電源内蔵、壁付専用、ボルト固定型

※CISPR規格に適合した低ノイズ照明器具

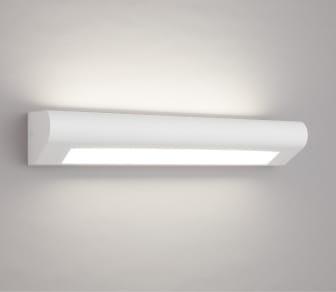

LUCIANO

YBD-2160-W/L

カタログ

非調光

(Ra83)

LED

FHF45W相当

¥69,800exception受注品

  • LED:9W(アッパー)+9W(ダウン)
  • 本体:鋼(白色塗装)
  • カバー:上面 アクリル(クリア)/ 下面 アクリル(乳白)
  • 重量:4.2kg
  • 電源電圧:100/200V専用、2回路仕様

※CISPR規格に適合した低ノイズ照明器具

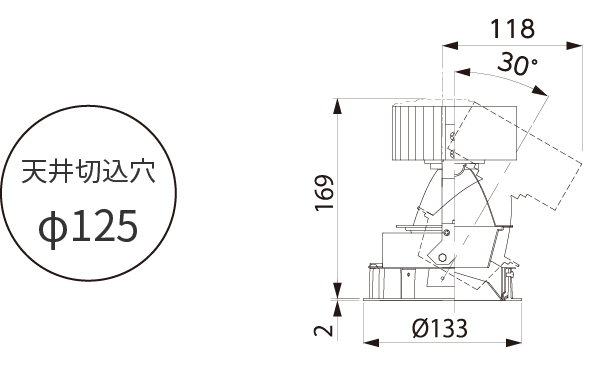

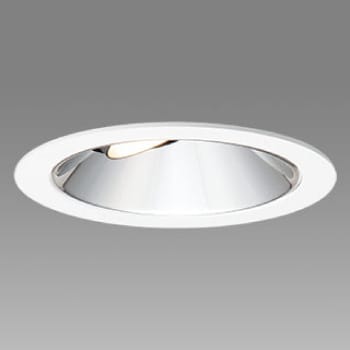

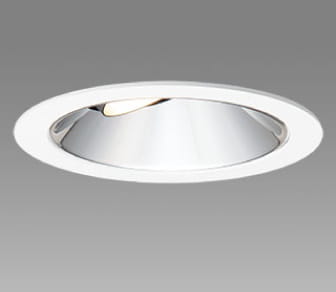

ダウンライト(処置灯)

DD-3360-W/L

19°×16°

楕円配光

カタログ

PWM調光

(Ra83)

アジャスタブル

LED

ハロゲン50W相当

¥25,000

電源別置型 (PWM調光):TG-386(別売)
  • LED:30W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上げ)
  • フード:アルミ(黒色塗装)
  • 重量:0.9kg
  • グレアカットオフ:22°
  • PWM調光対応:5~100%(TG-386接続時)
  • 灯具可動範囲(水平350°/上下30°)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別売電源:TG-386(100〜242V)

※CISPR規格に適合しています。

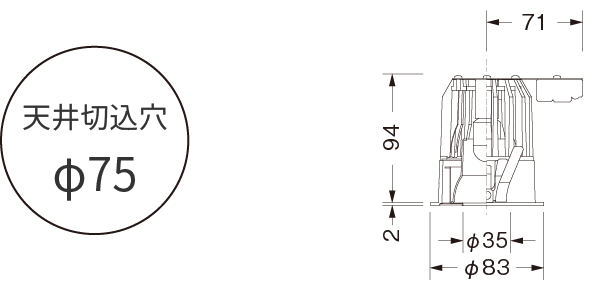

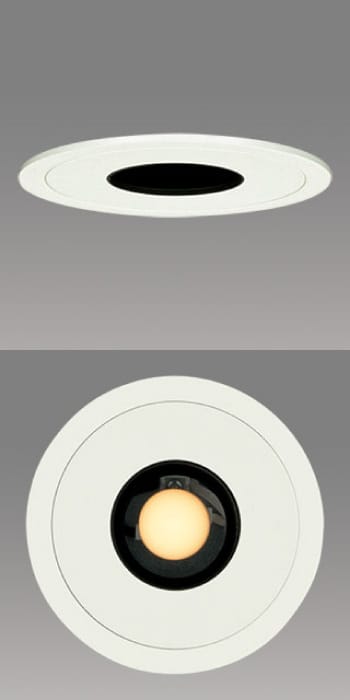

ダウンライト(常夜灯)

DD-3361-L

43°

ワイド

カタログ

PWM調光

(Ra83)

アジャスタブル

LED

ハロゲン50W相当

¥8,900

  • E12 LED電球 0.5W
  • トリム:アルミダイキャスト (白色塗装)
  • プレート:鋼(白色塗装)
  • コーン:アルミ (黒色塗装)
  • 重量:0.3kg
  • 電源電圧:100V専用
  • 適合ランプ: LDT1L-H-E12(東芝)
  • グレアカットオフ:30°
  • 取付可能天井厚:5~25mm
  • 被照射物近接限度:0.1m

※CISPR規格に適合した低ノイズ照明器具

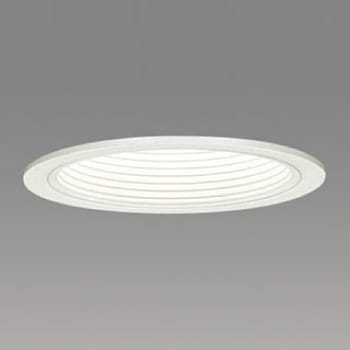

ダウンライト(常夜灯)

DD-3304-L

69°

ワイド

カタログ

PWM調光

(Ra83)

アジャスタブル

LED

ハロゲン50W相当

¥5,600

  • E12 LED電球 0.5W
  • トリム:アルミダイキャスト(白色塗装)
  • バッフル:アルミ(白色塗装)
  • 重量:0.3kg
  • 電源電圧:100V専用
  • 適合ランプ: LDT1L-H-E12(東芝)
  • グレアカットオフ:25°
  • 取付可能天井厚:5~25mm
  • 被照射物近接限度:0.1m

※CISPR規格に適合した低ノイズ照明器具
