無線コントロールを用いた自由度の高い空間づくり

照明の調光・調色が「気軽に」できれば日常の見慣れた場所も、何気ない時間も、もっとワクワクします。
ECOwine®で光の色や明るさをきめ細かく調整することができれば、空間の使い方や運用時間などを、もっと自由に、完成度の高い空間をつくることができます。

製品特長

  • POINT 1

    操作はカンタンに、調整は柔軟に

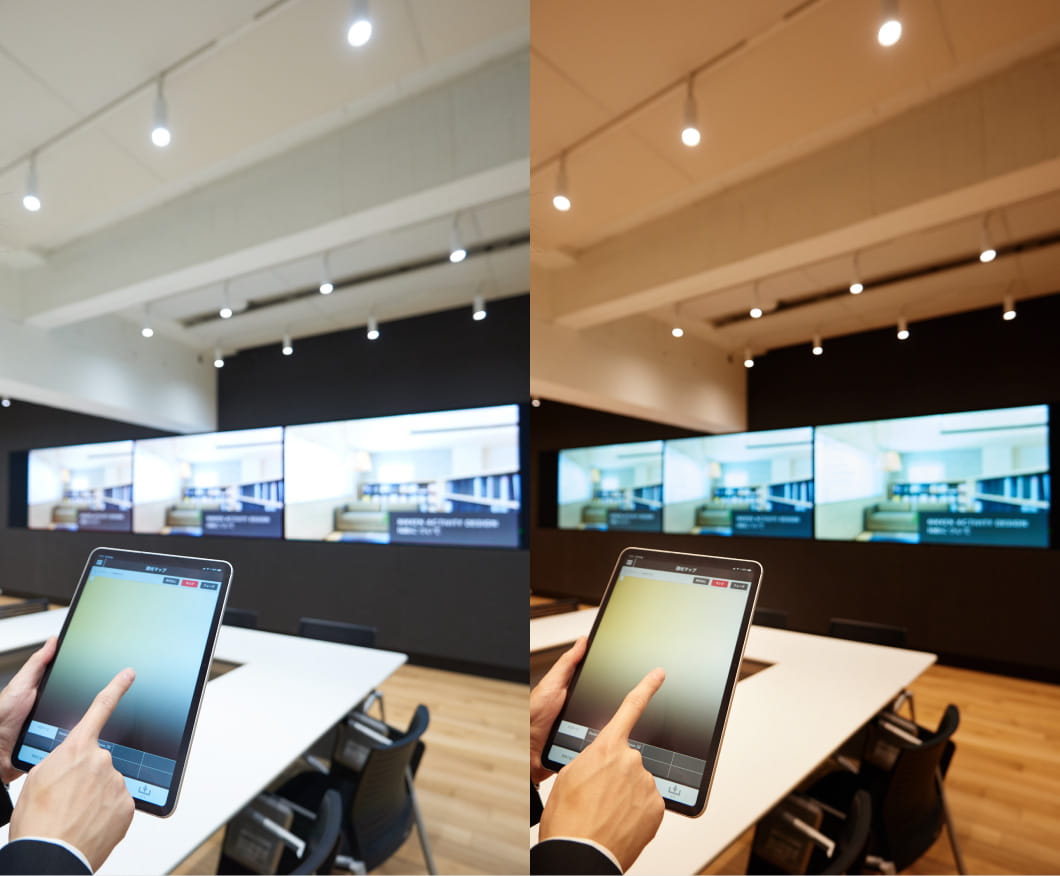

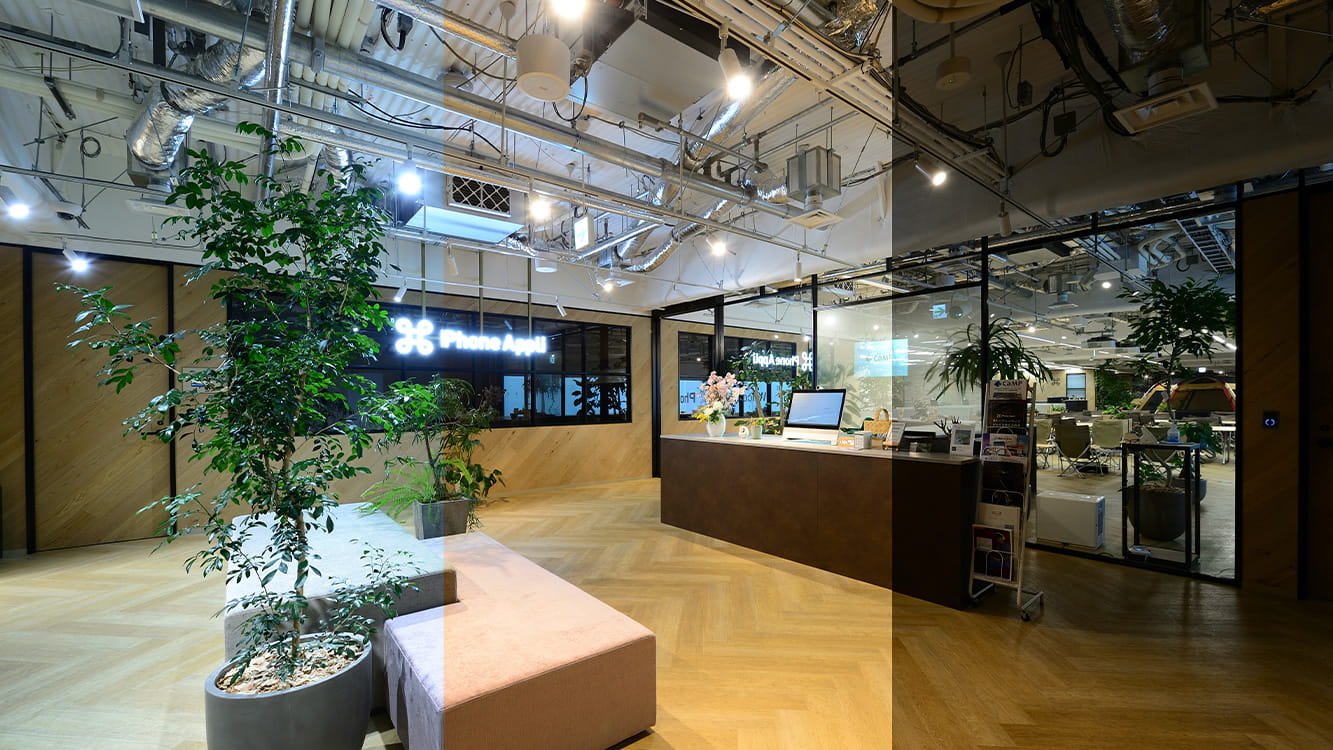

    ECOwine®は、空間の用途に合わせて自在に、そして指一本で調色(光の色温度を変えること)ができます。
    ECOwine®対応器具は、調光率0.5%未満までの繊細な調光が出来るので、欲しい光を柔軟に調整・演出が可能です(一般的なPWM調光は調光率5%程度)。
    運用する前にシーンやスケジュールを細かく登録しておけば、後はタブレットでだれでもカンタンに操作ができます。

  • POINT 2

    完成度の高い空間づくりを

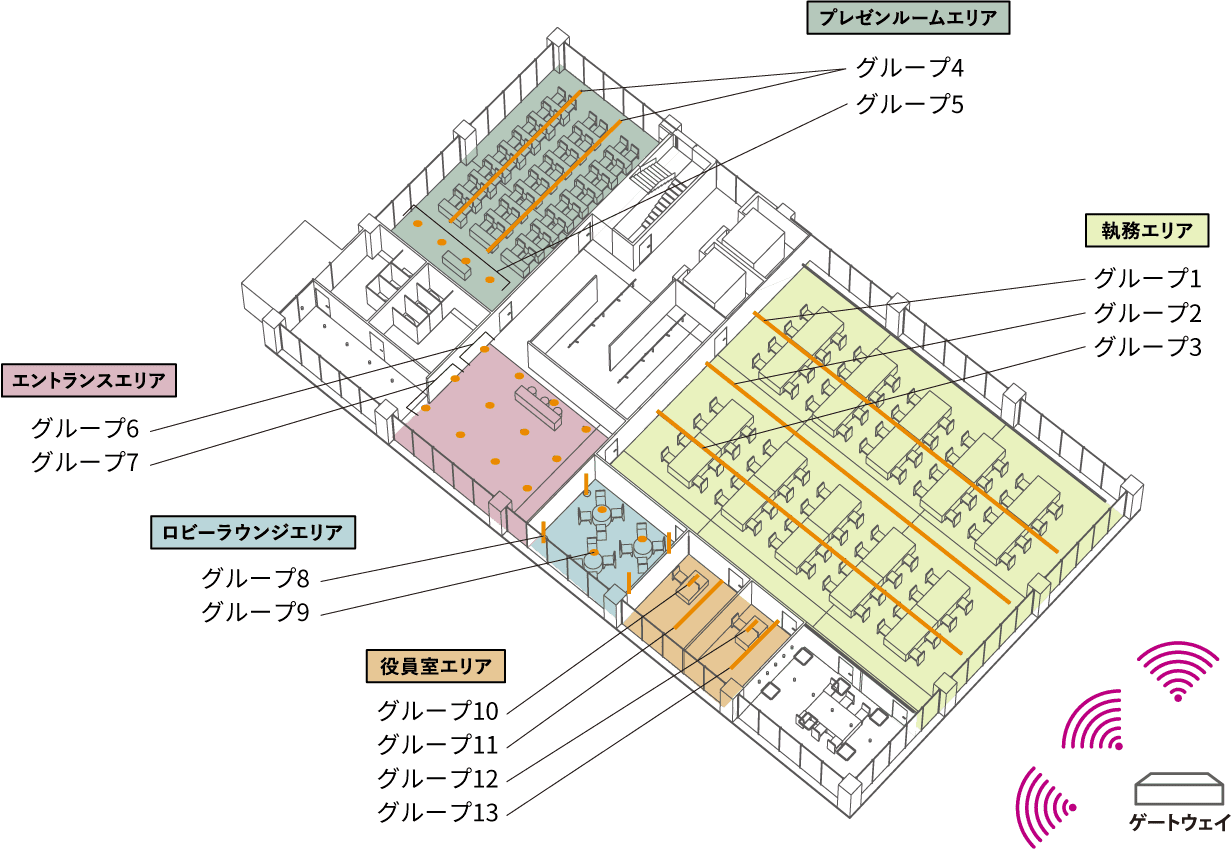

    グループ・エリア設定

    ECOwine®の最新機能では、従来のグループ制御に加えて「エリア(部屋)」という考え方が加わりました。照明器具をグループ(最大32)にまとめて、そのグループをエリア(最大32)に振り分けることができます。この新機能によりゲートウェイ1台でもエリア毎に独立した運用が行えます。

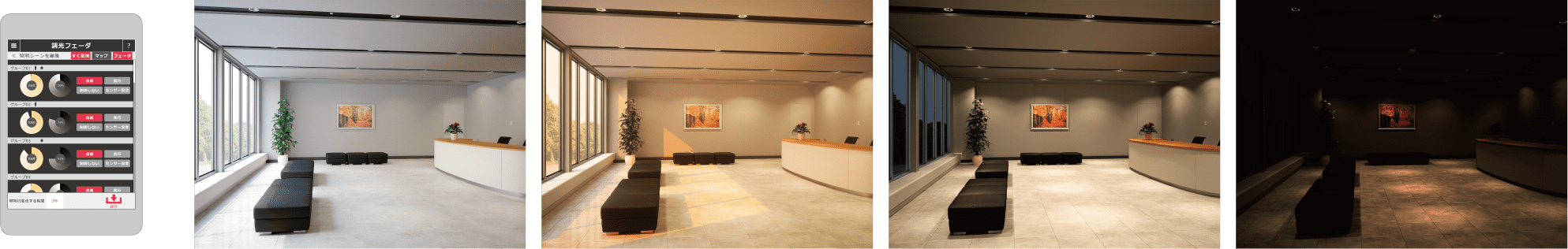

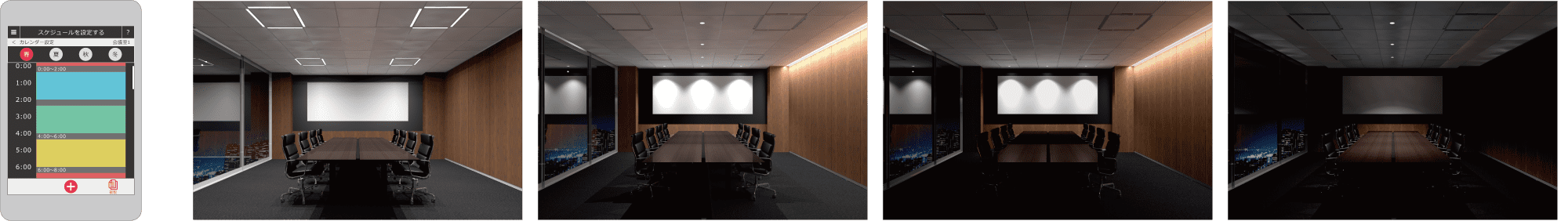

    シーン設定

    各エリア(部屋)毎に「エリアシーン」(最大16)の設定が可能で、エリア内のグループ毎に調光・調色を設定できます。さらに、そのグループ内の照明も個別に調光・調色する「個別シーン」設定も可能になりました。

    スケジュール管理

    各エリア(部屋)毎に「スケジュール」設定も可能です。一日の中で照明を変化させたい「時間」とその「シーン」を設定し、最大16シーンまで登録できます。季節・休日・稼働日などまで細かく設定できるため、省電力の運用が可能です。時間だけでなく、人感・照度センサーなども組み込めます。

  • POINT 3

    無線でも通信障害に強い

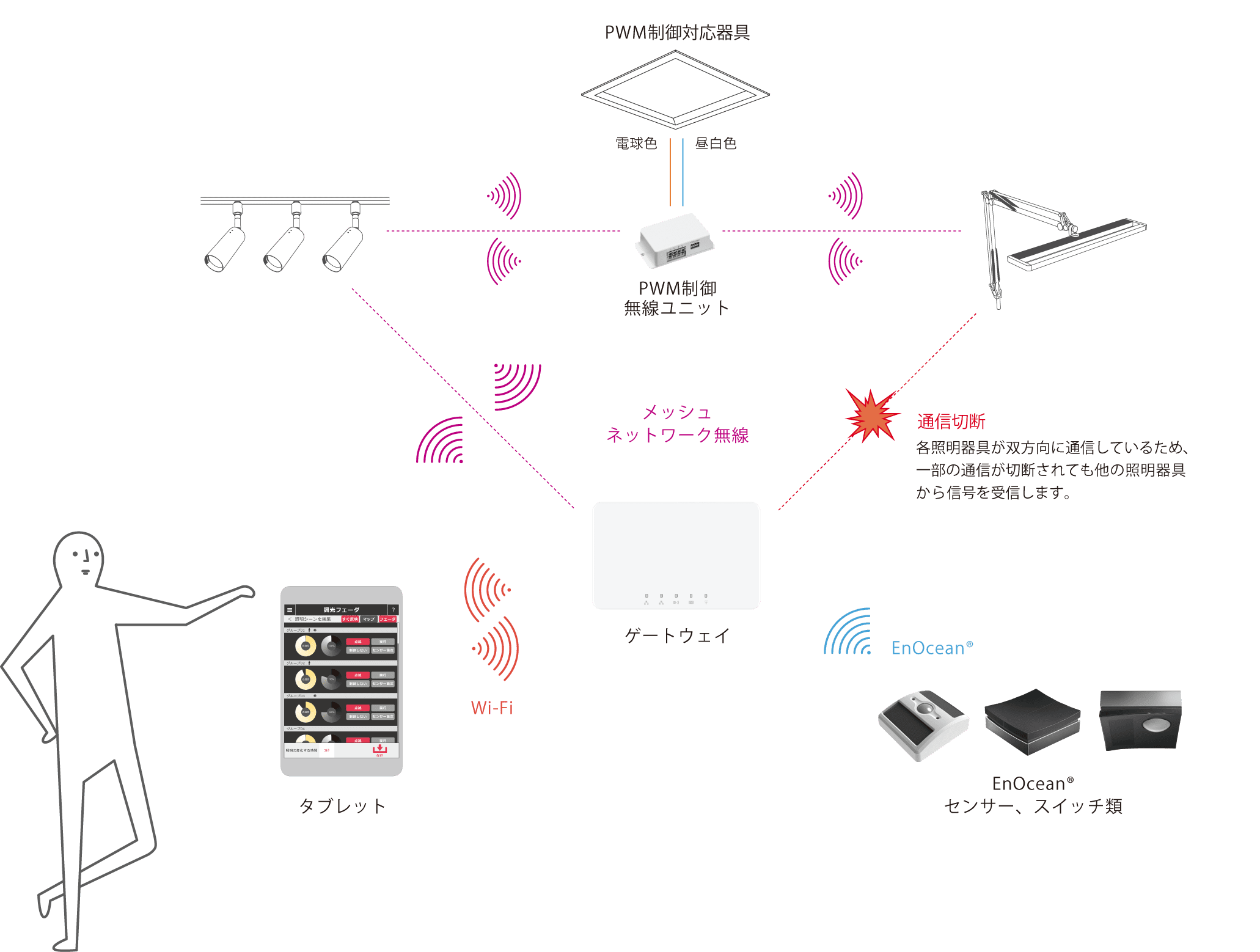

    ECOwine®は非常にシンプルでありながら強固なシステムで構成されています。その根幹を担うのが、メッシュネットワークです。ゲートウェイからの信号を照明器具間で中継しながら双方向通信するので、通信障害に強く、制御漏れが少ないことが特徴です。ゲートウェイ1台で最大150台の照明機器がメッシュネットワーク無線で制御できます。
    さらに、一般的なPWM制御に対応した照明器具であれば、PWM制御無線ユニットという専用のインターフェースを使用することで、ECOwineのシステムに組み込むことができます。

  • POINT 4

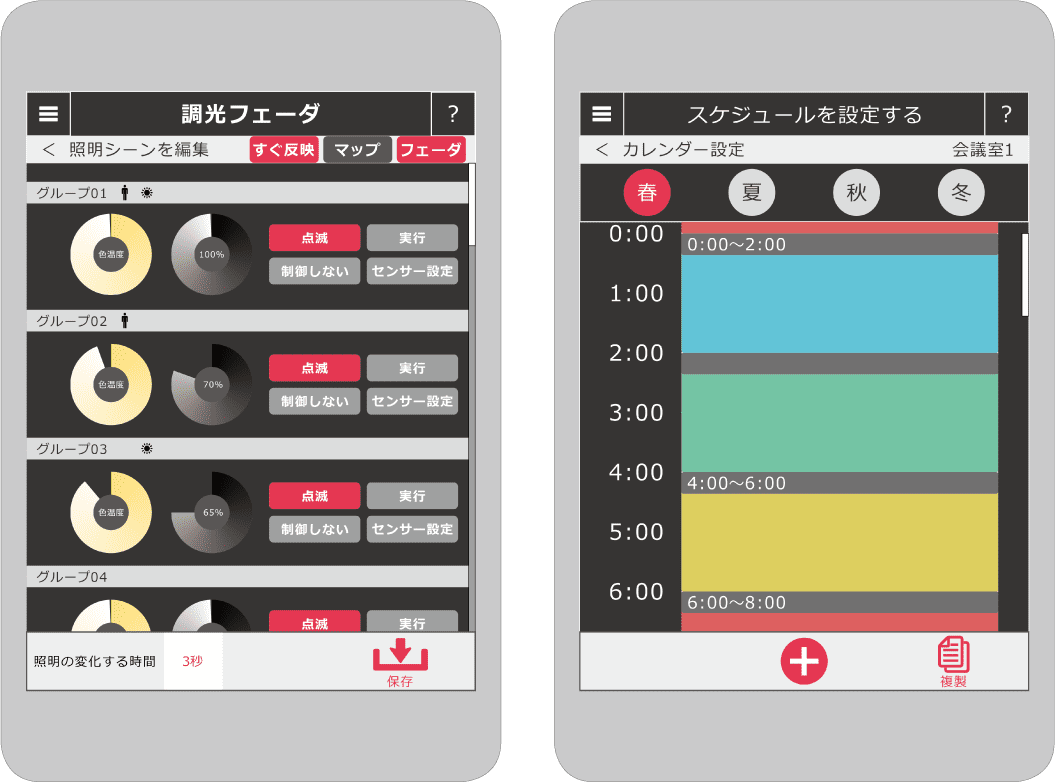

    直感的な操作画面

    操作は、お手持ちのタブレット※のブラウザ機能を利用します。ブラウザで専用ページを開けばグラフィカルなメニュー操作画面が展開されます。また「単一エリア向けの無線コントロールEnOcean®」でご紹介しているスイッチを用いて操作することも可能です。

    ※タブレット機器は以下の条件に適合するものをご使用ください。

    • ・Wi-Fi(IEEE802.11b/g/n)対応
    • ・画面サイズ:10インチ以上(解像度:1024×768/2048×1536ピクセル)
    • ・ブラウザ:Safari(他のブラウザについてはご相談ください。)

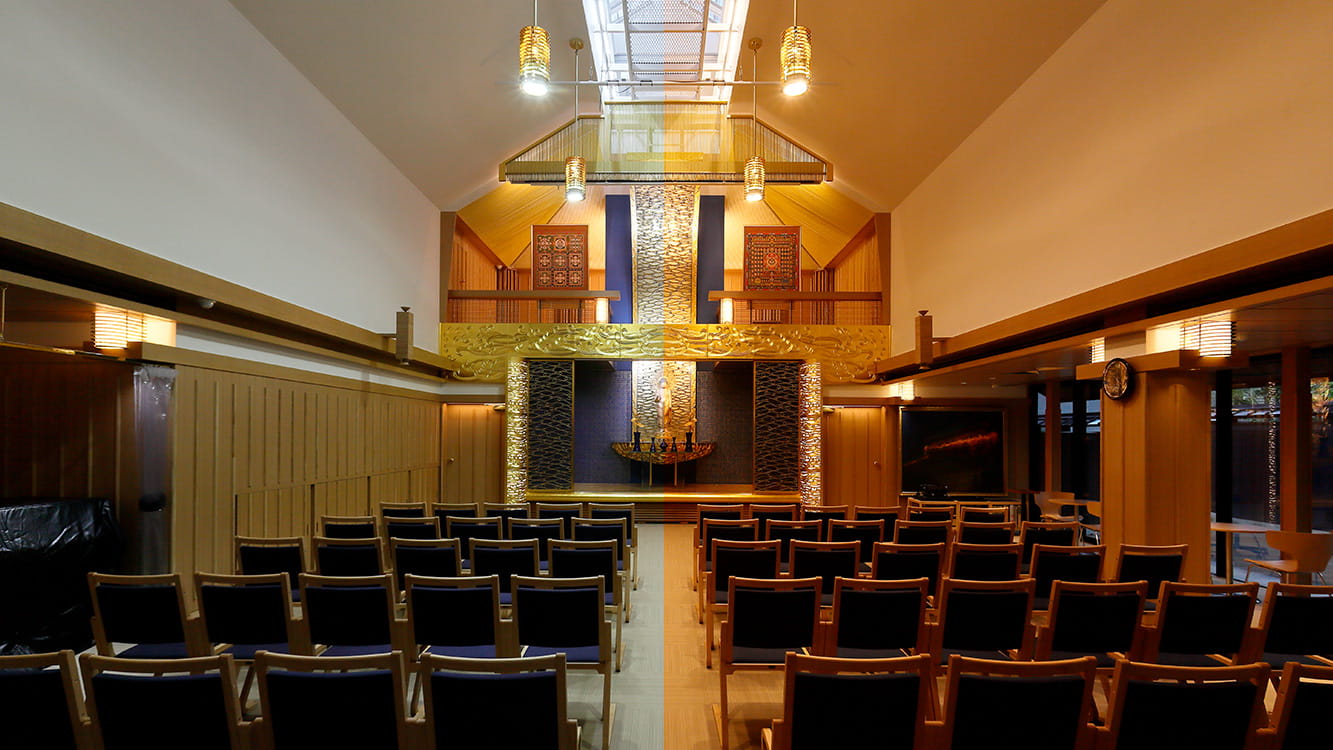

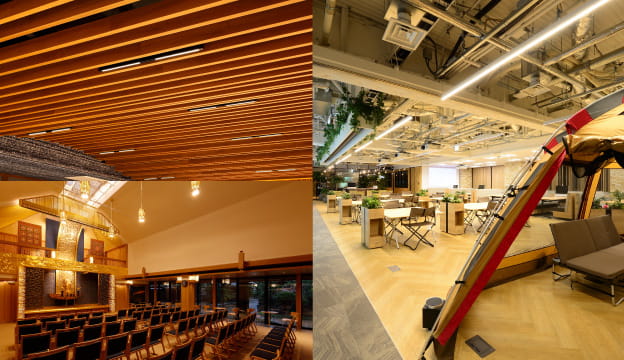

ケース・スタディ

CASE STUDY

YAMADA × Wireless
空間を活かすソリューションのご提案。

READ MORE

エコワイン対応照明・機器一覧

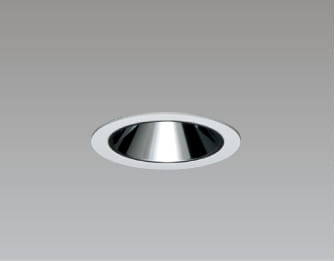

PWM調光・調色対応ダウンライト

Φ50~100mm

Φ125mm

Φ150mm

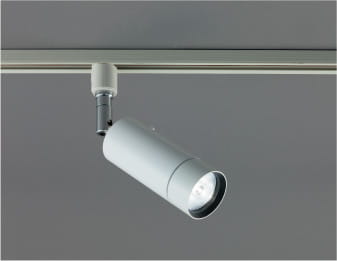

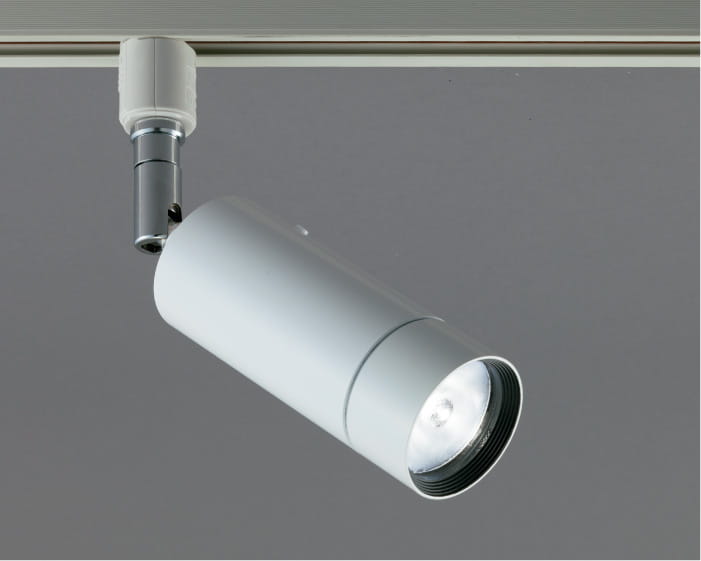

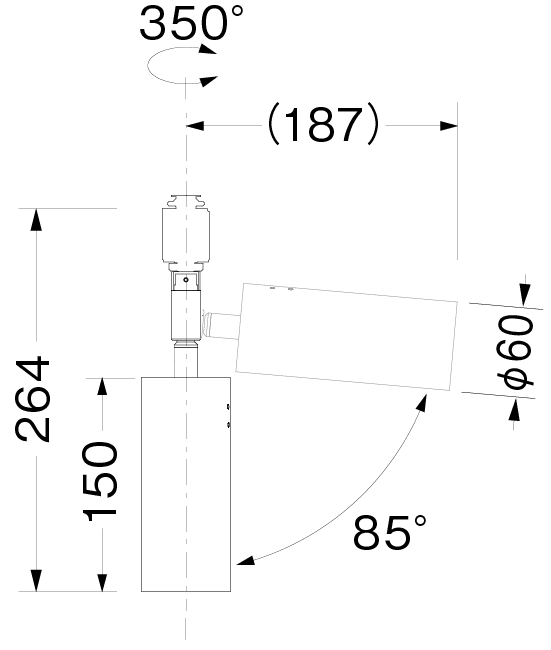

Mor SPOT エコワイン対応

SD-4444

21°

ミディアム

ECOwine

調光ボタン

2700K~5000K(Ra85)

ダクトプラグ

無線制御

オープン無線用ゲートウェイ(別売)

  • LED:12.0W
  • 本体:アルミ(白色塗装)、ABS樹脂(白色)
  • 真鍮(クロームメッキ)
  • 重量:0.8kg
  • エコワイン対応(0.1〜100%)
  • 被照射物近接限度:0.1m
  • 電源電圧:100V専用
  • 電源内臓
  • 可動範囲:上下:85°/水平:350°
  • 調光ボタン付
  • (調光:8段階・調色:5段階)

※エコワイン使用時には、0.1%~100%まで調光できます。

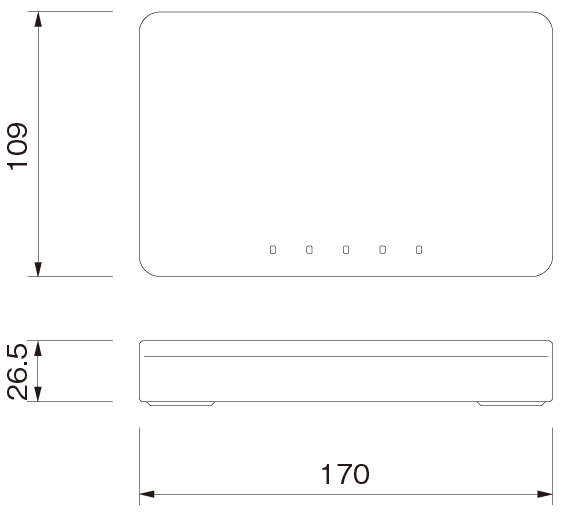

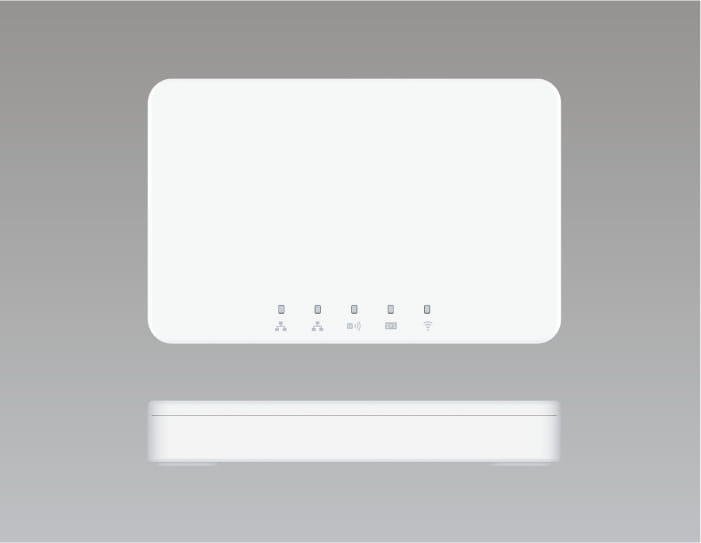

ゲートウェイ

XS-GW11

オープン

  • 電源:10W
  • 本体:樹脂(白色)
  • 重量:0.25kg(ACアダプタ除く)
  • 機器制御チャンネル:(最大)150ch
  • グループ:(最大)32グループ
  • エリア:(最大)32エリア
  • エリアシーン:(最大)32シーン/エリア
  • スケジュールシーン:(最大)16シーン/日
  • 四季対応、年間カレンダー
  • EnOcean®対応(928MHz)
  • 無線接続距離:約30m
  • メッシュネットワーク無線:
    ゲートウェイから最も近接した機器まで30m以内、
    他の機器同士の距離30m以内。
  • EnOcean®無線:ゲートウェイから30m以内。

※障害物がない見通しがきく空間での通信距離です。周囲の電波環境、建物の構造・材質及び障害物などの影響で通信距離は変動します。

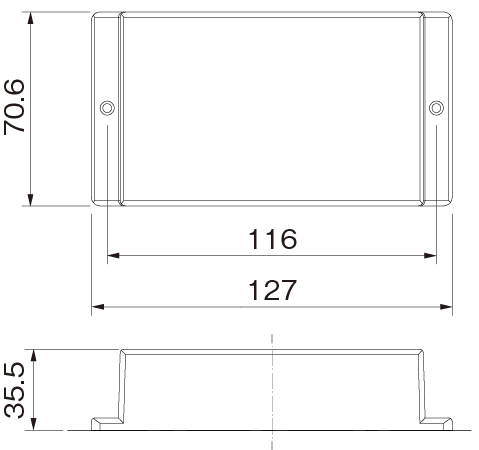

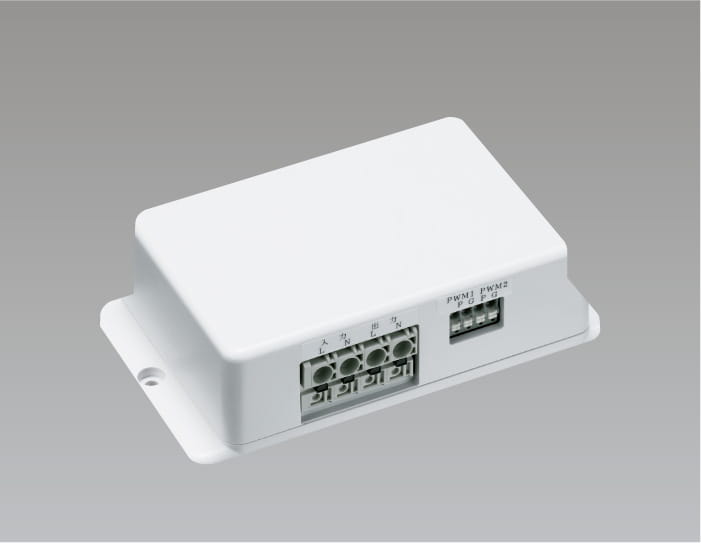

PWM制御無線ユニット

XS-IF02

オープン

  • 本体:樹脂(白色)
  • 重量:0.15kg
  • PWM制御チャンネル:2ch(白色/電球色)
  • 定格電圧:AC100/200V
  • 最大電流値:6A
  • 調光信号出力:12V PWM信号
  • 無線接続距離:約30m

※障害物がない見通しがきく空間での通信距離です。周囲の電波環境、建物の構造・材質及び障害物などの影響で通信距離は変動します。

※適合照明器具については別途お問い合わせください。

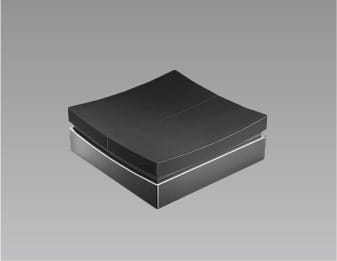

EnOcean® ロッカースイッチ

CSW-S2-J

¥19,000(税別)

  • 電源:エナジーハーベスティング
  • 設置方法:ネジ
  • ロッカー数:2(4チャンネル)
  • 通信規格:EnOcean®に準拠 ※1
  • 通信距離:最大30m
  • 周波数帯:928MHz

※1
ISO/IEC14543-3-10は、国際電気標準会議(IEC)が制定した超低消費電力の
ワイヤレスアプリケーション用途の国際標準規格です。
エネルギーハーベスティングソリューションに最適な世界で最初かつ唯一の無線通信規格で
EnOcean®の自己発電型無線通信技術に関するものです。

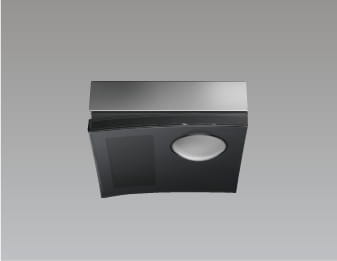

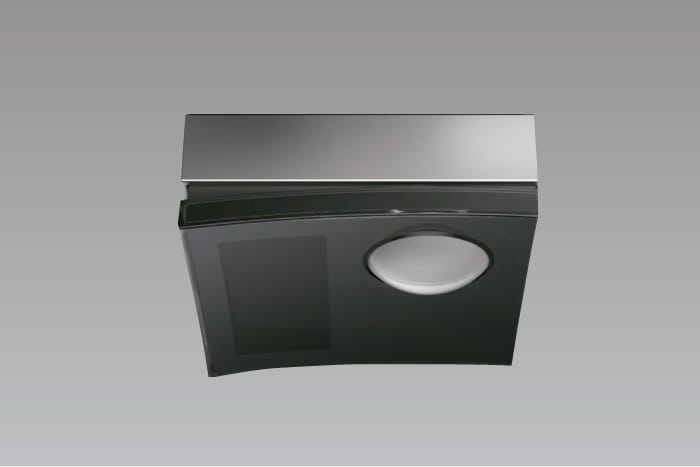

EnOcean® 人感センサー

CPI-J

¥32,500(税別)

  • 電源:ソーラーバッテリー+リチウム電池CR123(別売)
  • 設置方法:ネジ
  • 通信規格:EnOcean®に準拠 ※1
  • 通信距離:最大30m
  • 周波数帯:928MHz

※1
ISO/IEC14543-3-10は、国際電気標準会議(IEC)が制定した超低消費電力の
ワイヤレスアプリケーション用途の国際標準規格です。
エネルギーハーベスティングソリューションに最適な世界で最初かつ唯一の無線通信規格で
EnOcean®の自己発電型無線通信技術に関するものです。

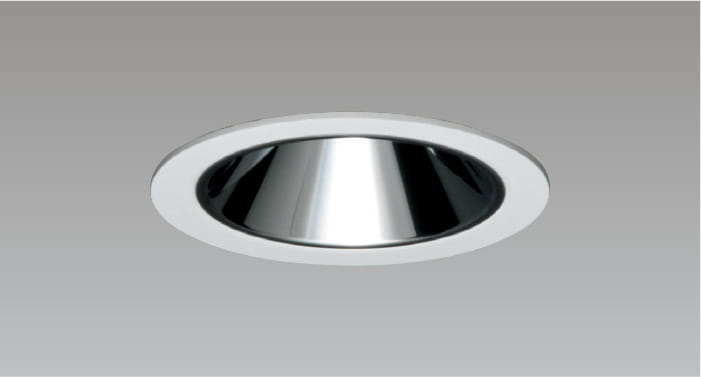

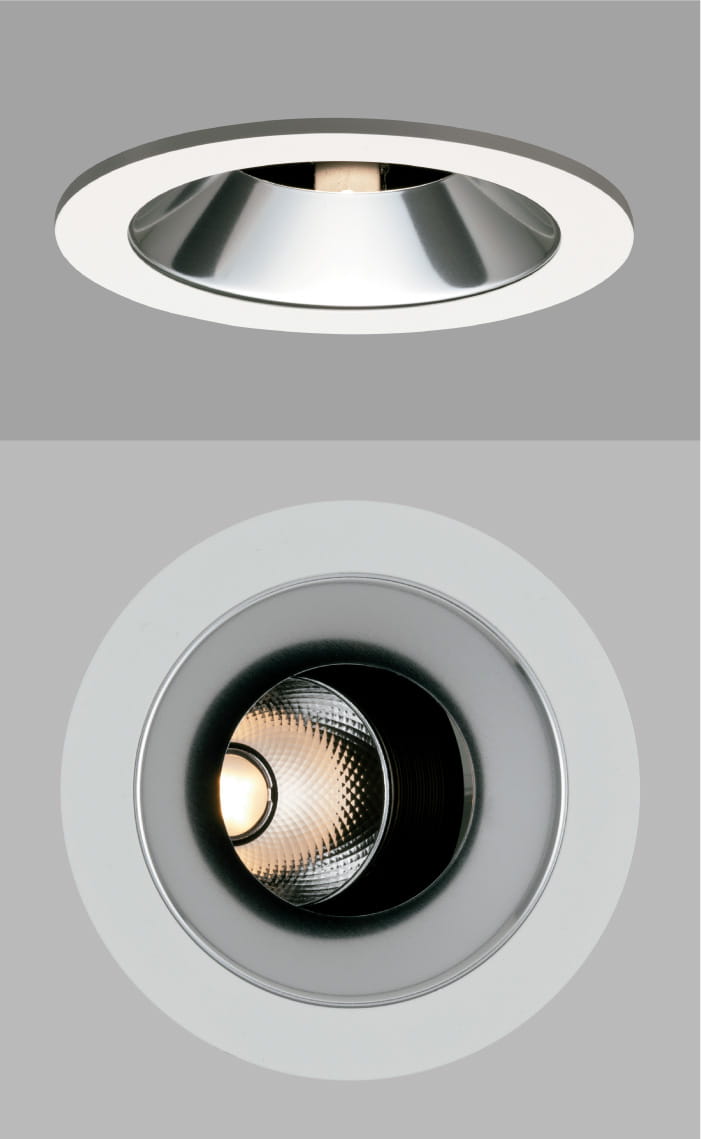

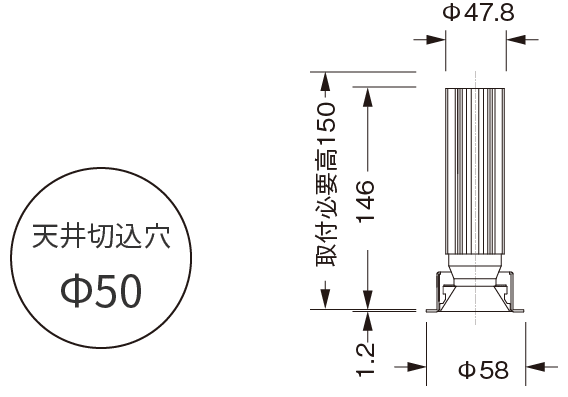

Line50 グレアレス

DD-3457

38°

ワイド

PWM調光

2700K~5000K(Ra85)

グレアレス

LED

ダイクロハロゲン35W相当

¥43,800(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:11.6W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 重量:0.3kg
  • 天井切込穴:Φ50
  • グレアカットオフ:30°
  • PWM調光対応(T96 :1.5〜100% )
  • 天井取付可能板厚:5〜25mm
  • 被照射物近接限度:0.1m

※別途電源の取付高が必要です。

適合オプション:ハニカムルーバー(TG-415)

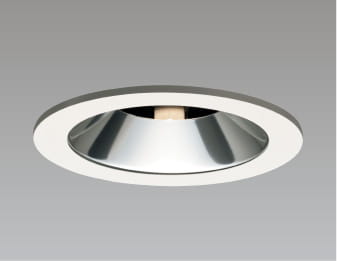

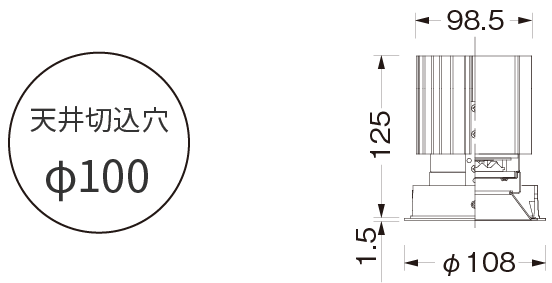

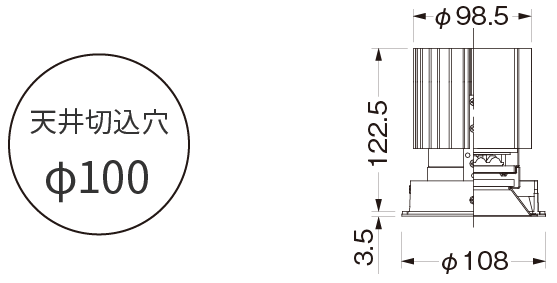

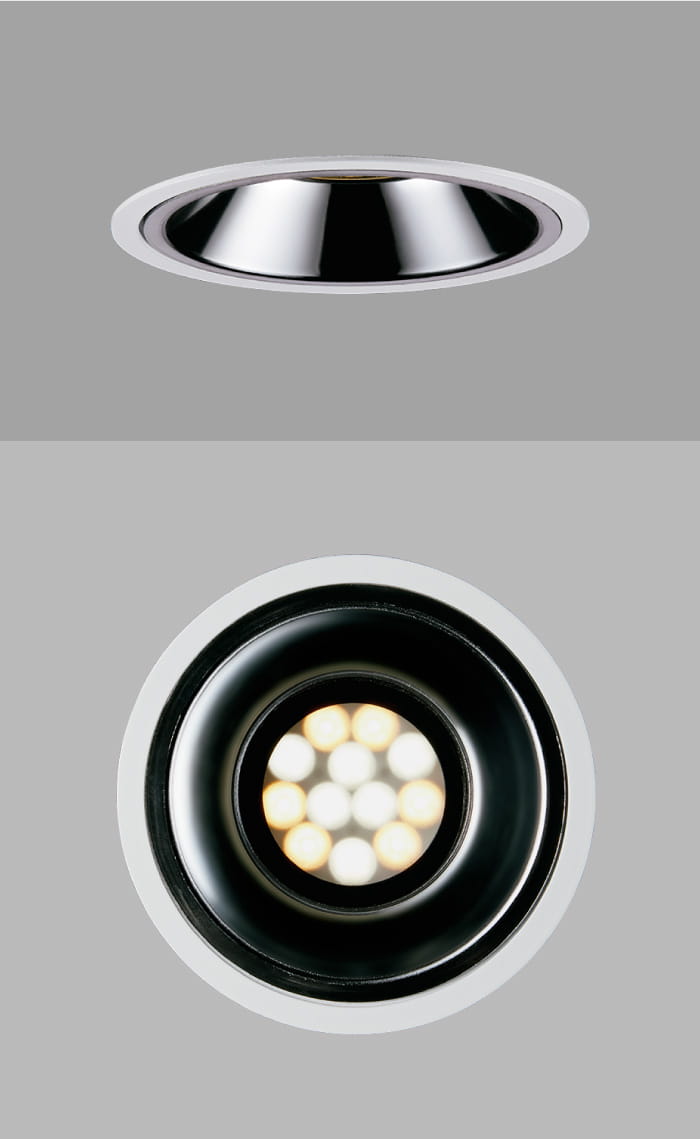

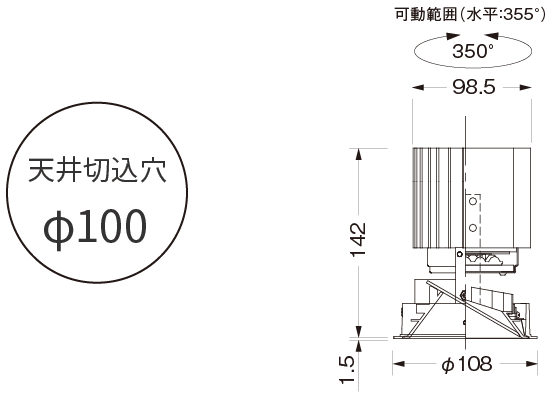

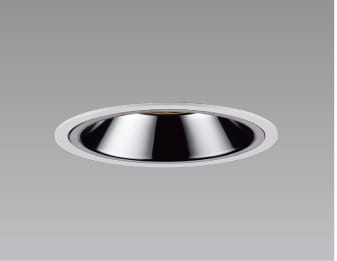

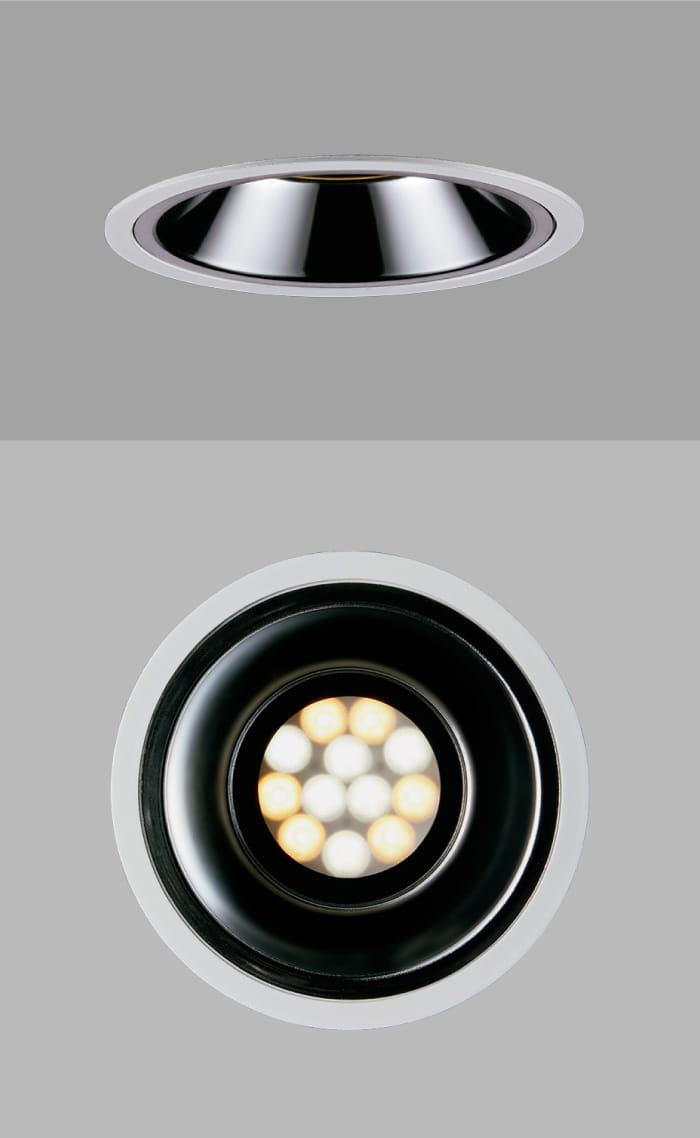

Morph Φ100 グレアレス

Morph 100

DD-3533

29°

ミディアム

DD-3534

38°

ワイド

PWM調光

2700K~5000K(Ra85)

グレアレス

マルチレンズ

LED

FHT42W相当

¥44,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 重量:1.1kg
  • グレアカットオフ:26°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

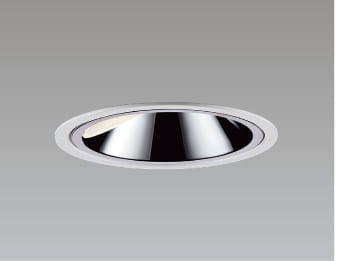

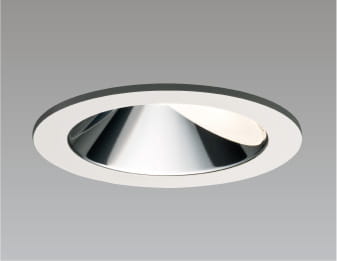

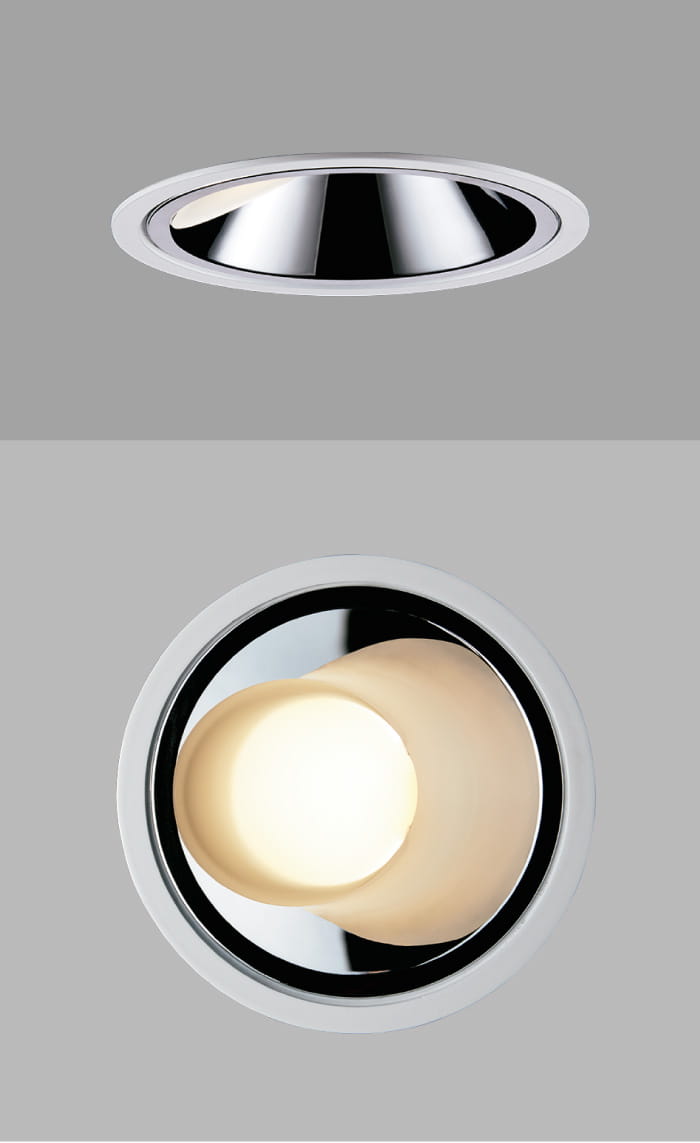

Morph Φ100 ウォールウォッシャー

Morph 100

DD-3535

WW

ウォール
ウォッシャー

PWM調光

2700K~5000K(Ra85)

ウォールウォッシャー

LED

FHT42W相当

¥51,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • ディフューザー:アクリル
  • 重量:1.1kg
  • グレアカットオフ:30°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

Morph Φ100 軒下用

Morph 100

DD-3536

38°

ワイド

PWM調光

2700K~5000K(Ra85)

グレアレス

マルチレンズ

LED

FHT42W相当

防雨型

¥48,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • カバー:ガラス
  • 重量:0.75kg
  • グレアカットオフ:26°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

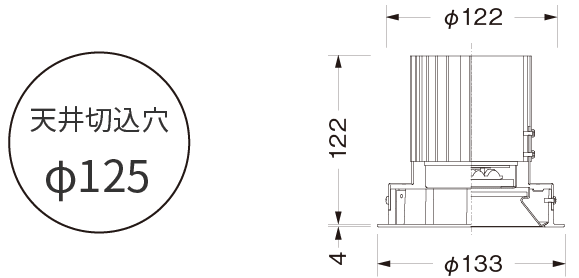

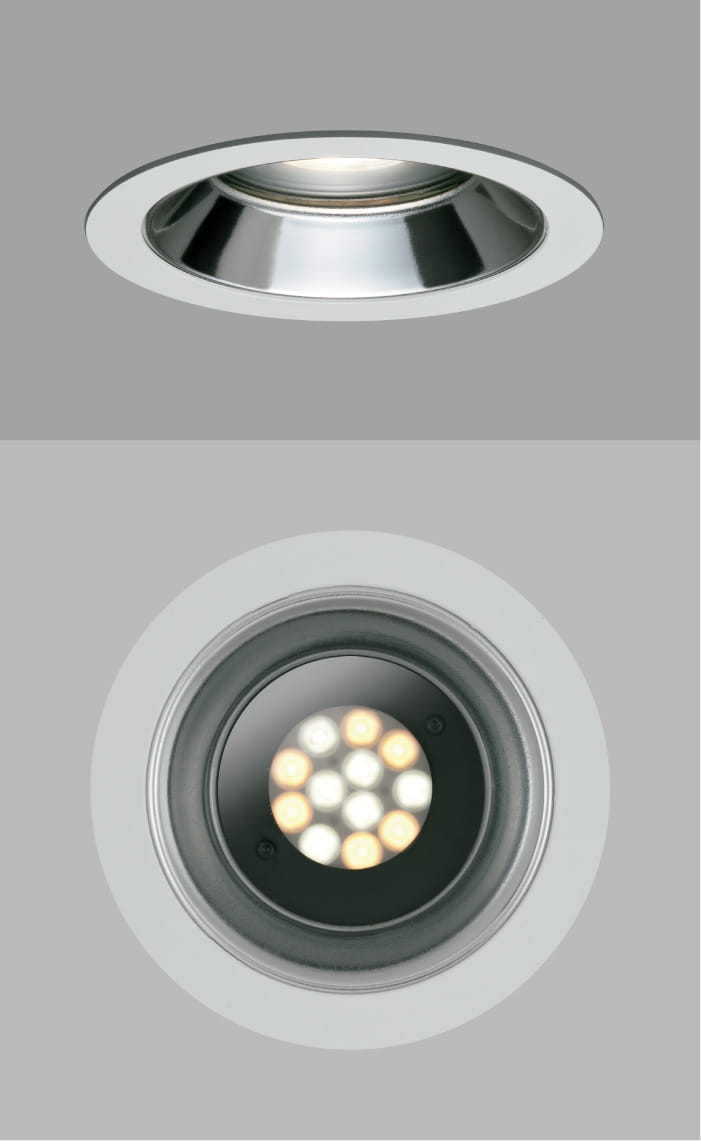

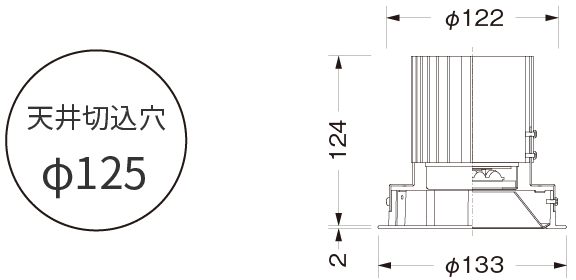

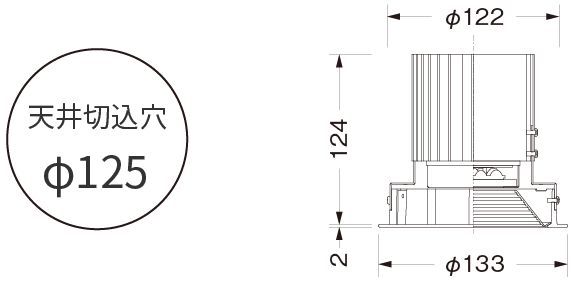

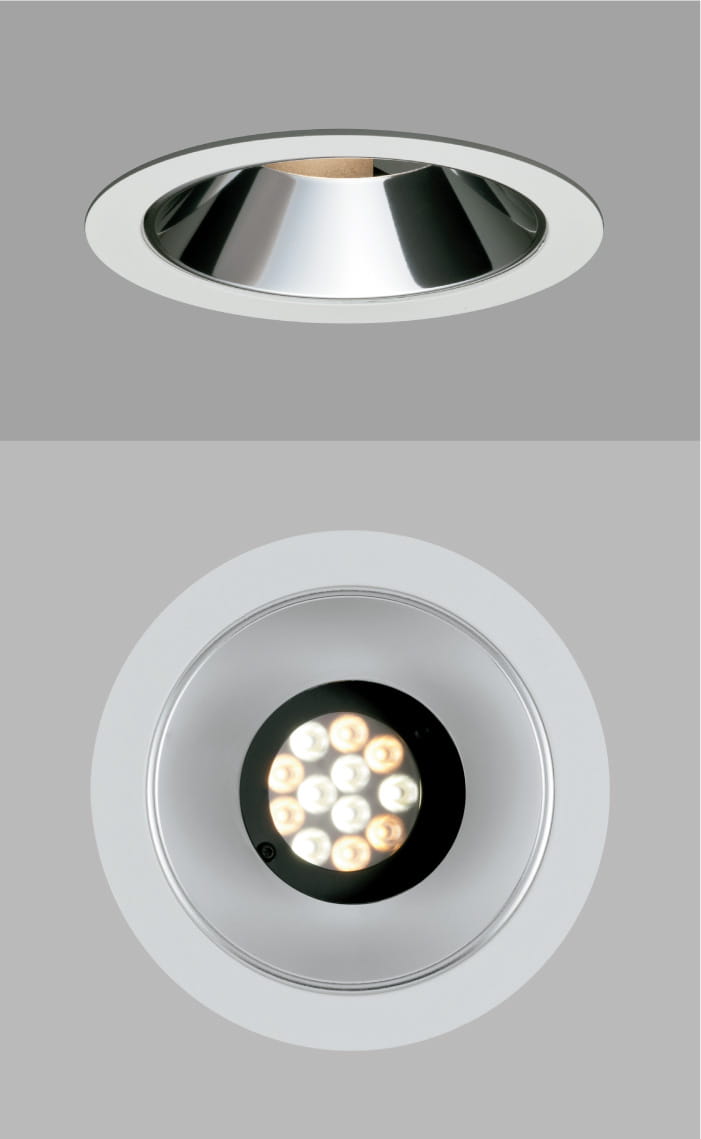

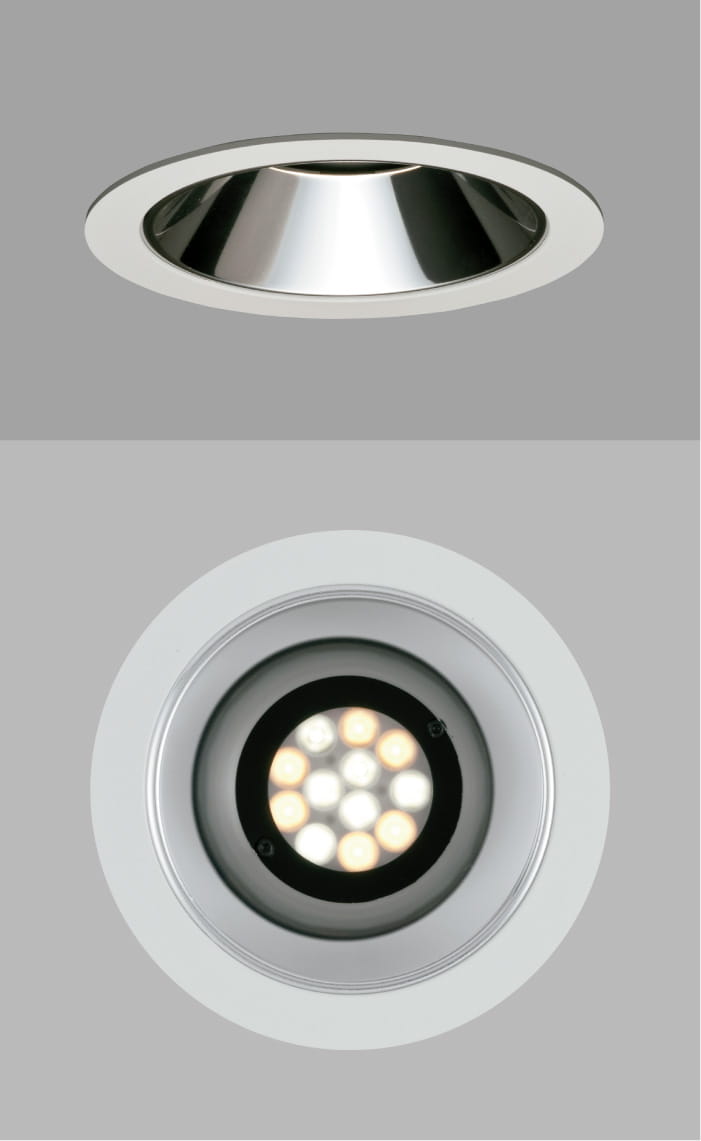

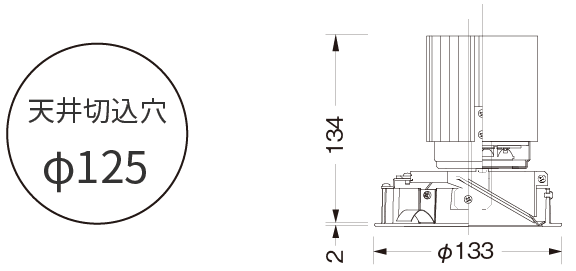

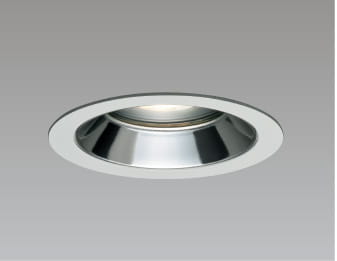

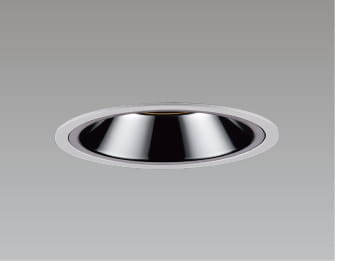

Morph Φ125 グレアレス

Morph 125

DD-3391

30°

ミディアム

DD-3392

43°

ワイド

PWM調光

2700K~5000K(Ra85)

グレアレス

マルチレンズ

LED

FHT42W相当

¥47,800(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 重量:0.8kg
  • グレアカットオフ:23°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

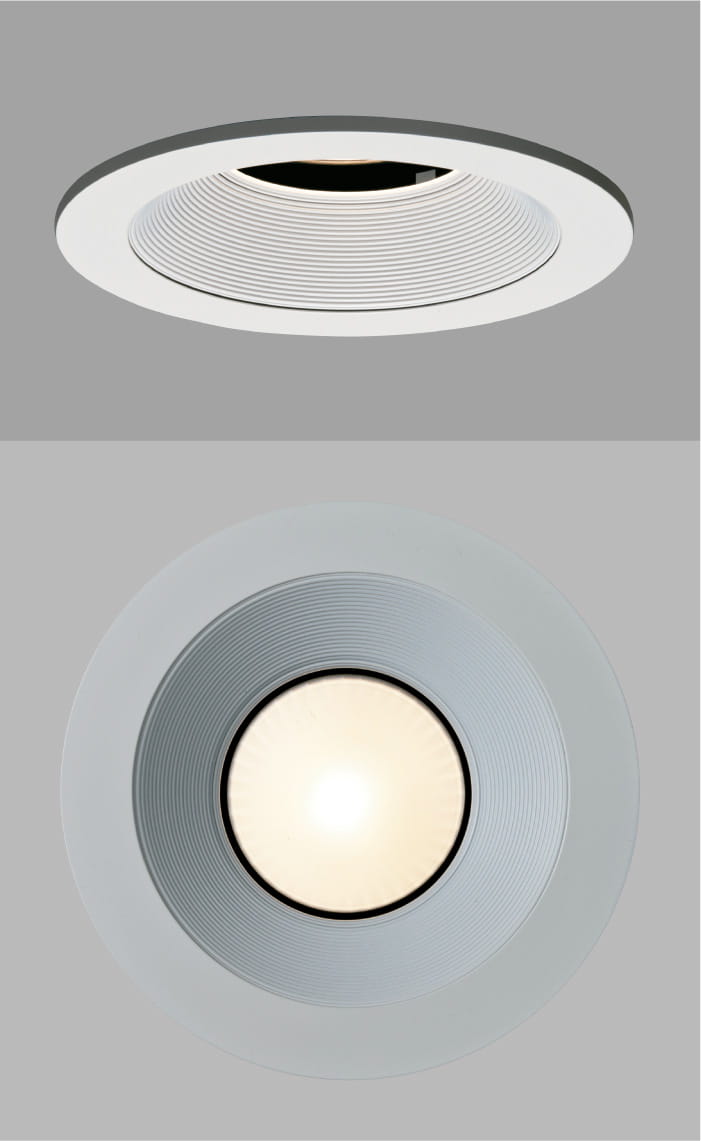

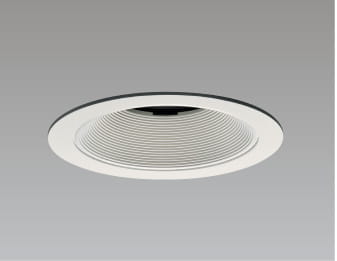

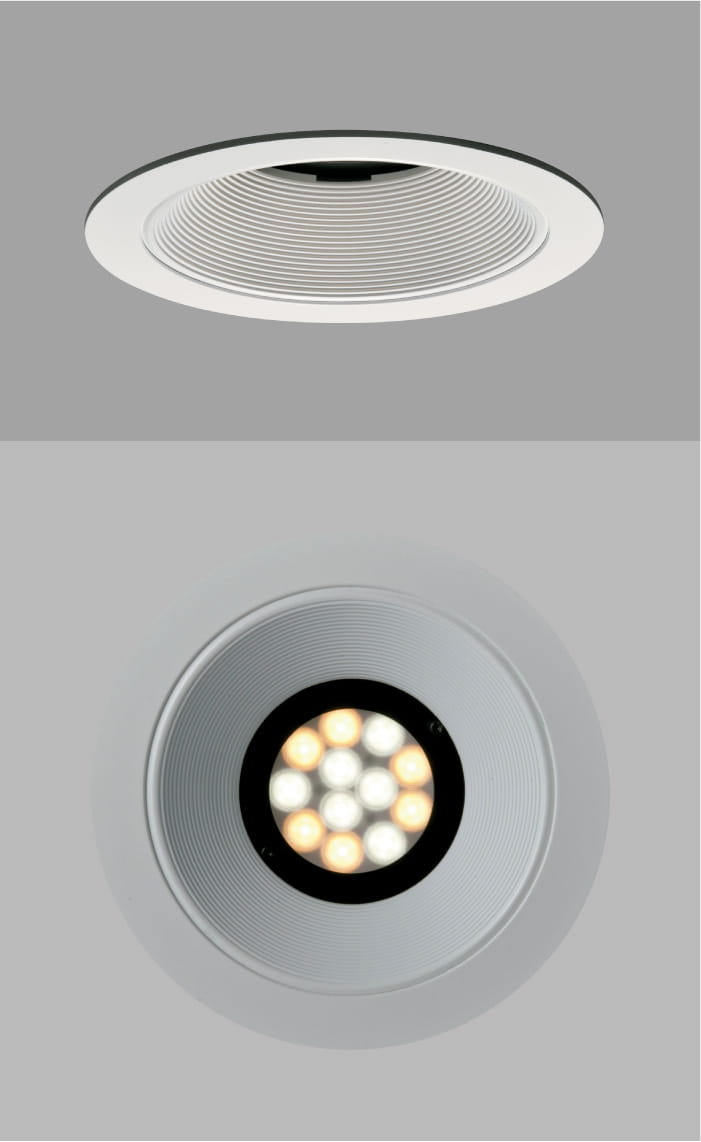

Morph Φ125 白バッフル

Morph 125

DD-3393

30°

ミディアム

DD-3394

41°

ワイド

PWM調光

2700K~5000K(Ra85)

白バッフル

マルチレンズ

LED

FHT42W相当

¥47,800(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • バッフル:アルミ(白色塗装)
  • 重量:0.8kg
  • グレアカットオフ:23°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

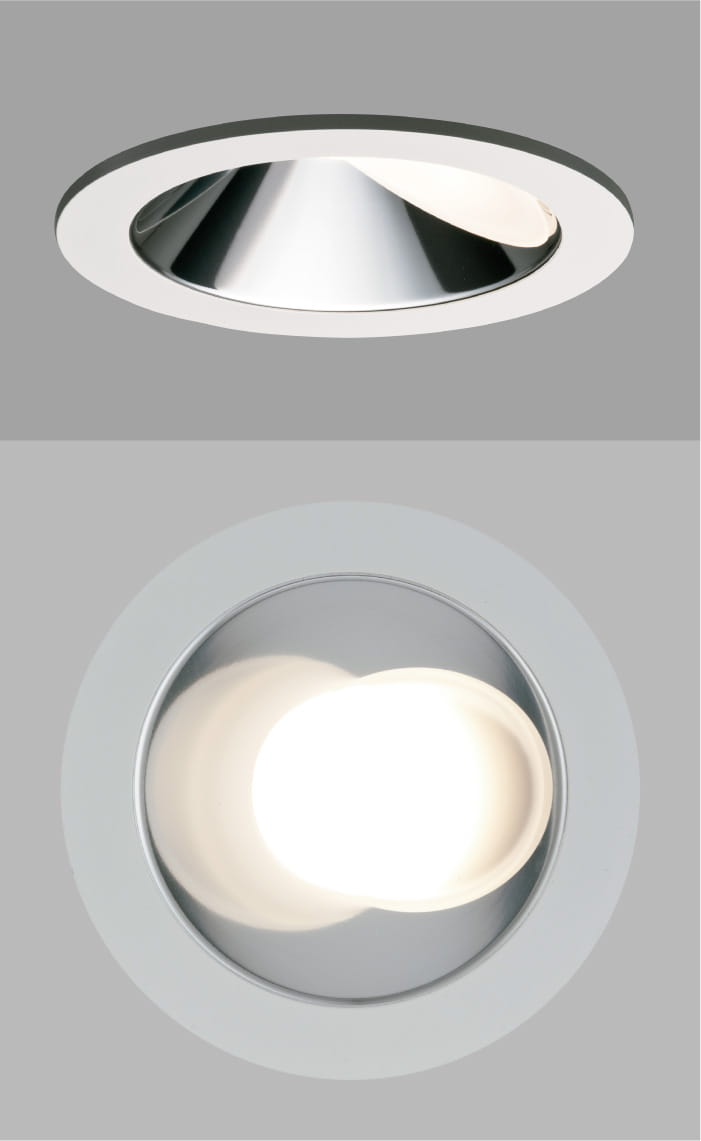

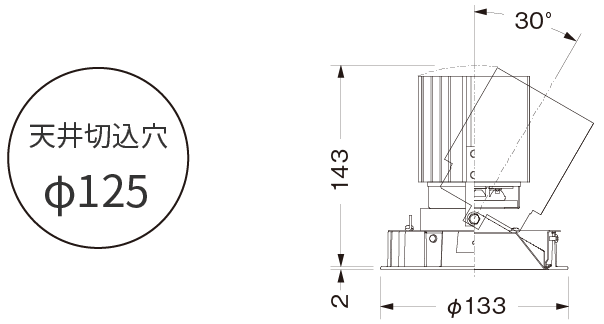

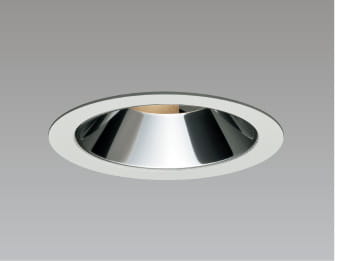

Morph Φ125 アジャスタブル

Morph 125

DD-3395

30°

ミディアム

DD-3396

42°

ワイド

PWM調光

2700K~5000K(Ra85)

グレアレス

マルチレンズ

LED

FHT42W相当

¥51,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 重量:0.9kg
  • グレアカットオフ:31°
  • PWM調光対応(5~100%)
  • 灯具可動範囲:水平350°/上下30°
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

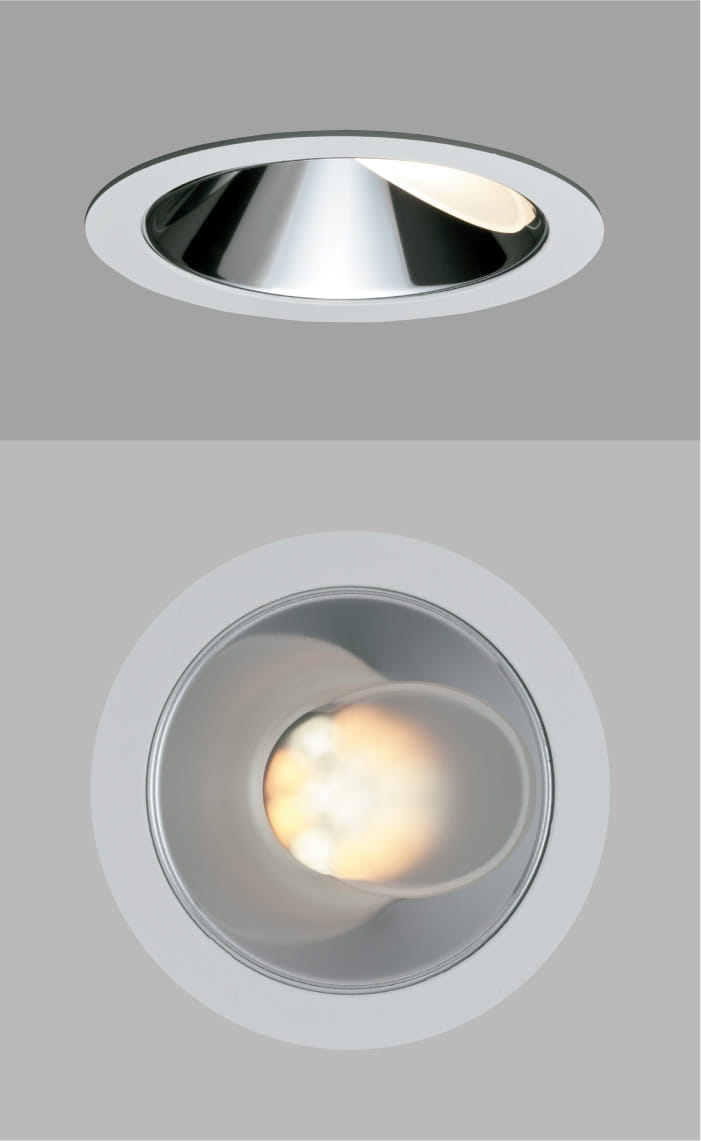

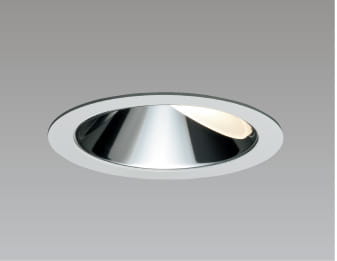

Morph Φ125 ウォールウォッシャー

Morph 125

DD-3397

WW

ウォール
ウォッシャー

PWM調光

2700K~5000K(Ra85)

ウォールウォッシャー

LED

FHT42W相当

¥54,800(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • ディフューザー:アクリル
  • 重量:0.8kg
  • グレアカットオフ:24°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

Morph Φ125 軒下用

Morph 125

DD-3398

30°

ミディアム

DD-3399

43°

ワイド

PWM調光

2700K~5000K(Ra85)

グレアレス

マルチレンズ

LED

FHT42W相当

防雨型

¥52,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:30.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • ディフューザー:アクリル
  • 重量:0.8kg
  • グレアカットオフ:23°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

※別置電源の取付高が必要です。

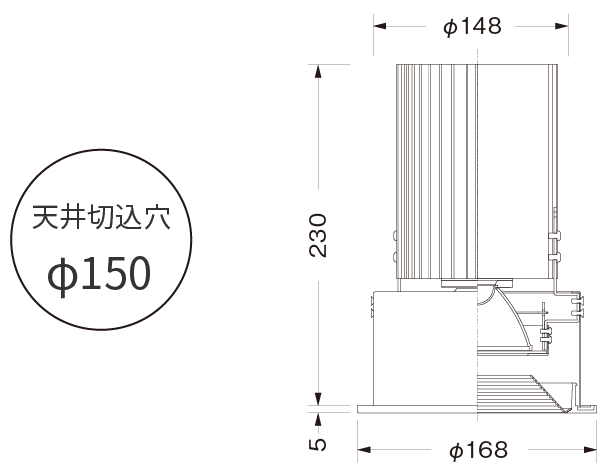

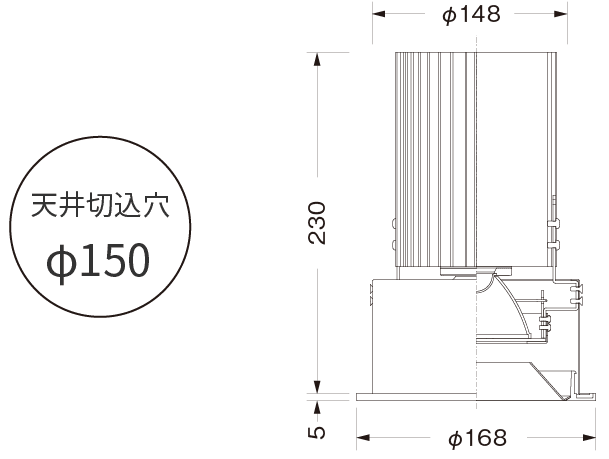

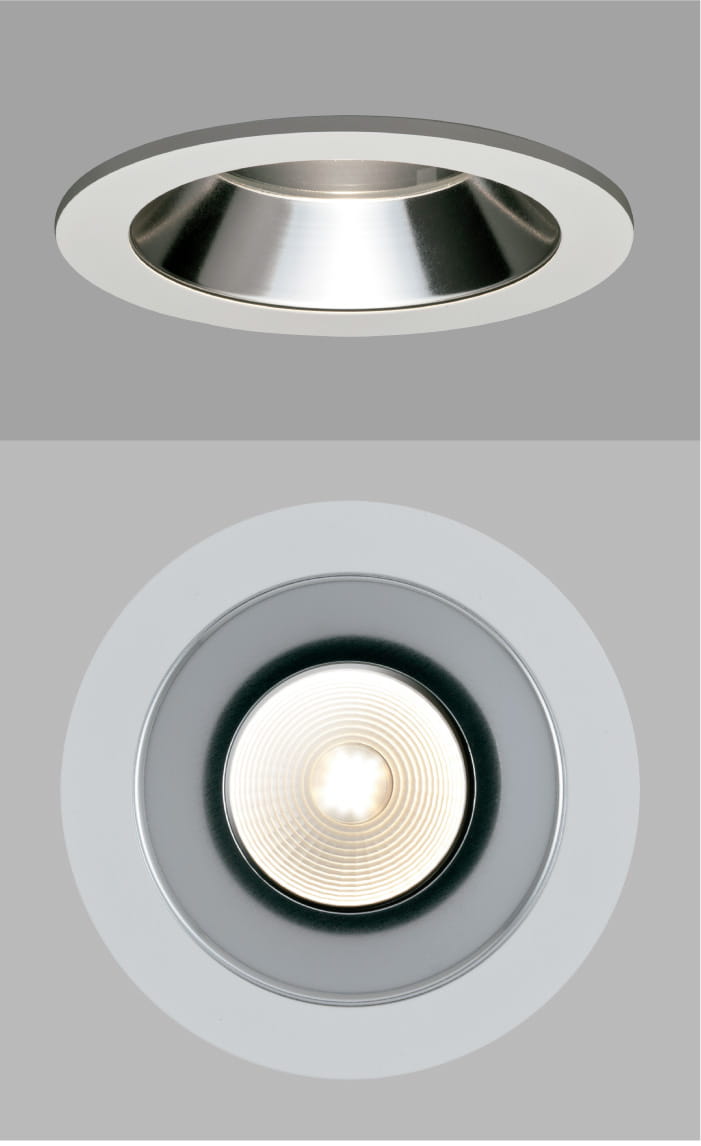

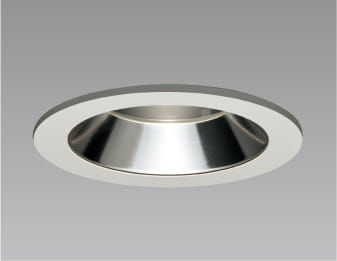

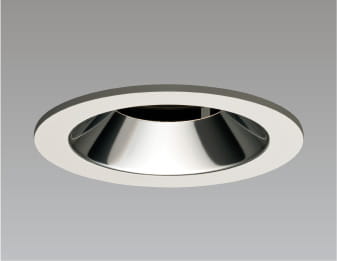

Morph Φ150 グレアレス

Morph 150

DD-3400

28°

ミディアム

DD-3401

36°

ワイド

PWM調光

2700K~5000K(Ra82)

グレアレス

シングルレンズ

LED

FHT42W×2相当

¥71,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:56.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 重量:2.1kg
  • グレアカットオフ:24°/23°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

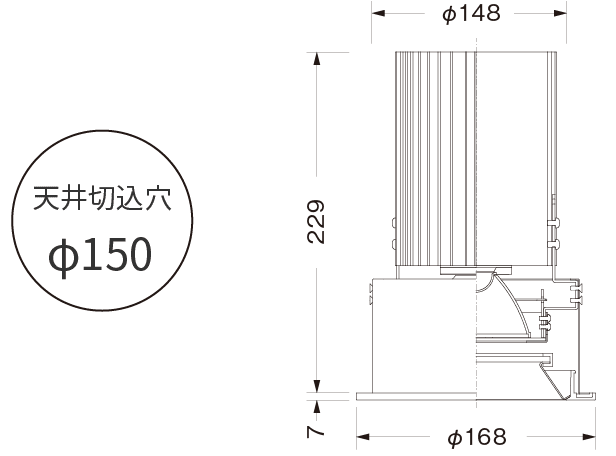

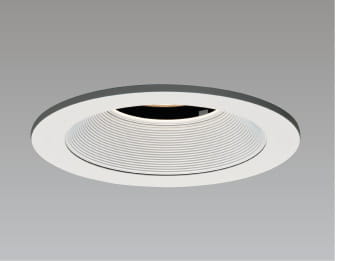

Morph Φ150 白バッフル

Morph 150

DD-3402

28°

ミディアム

DD-3403

36°

ワイド

PWM調光

2700K~5000K(Ra82)

白バッフル

シングルレンズ

LED

FHT42W×2相当

¥71,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:56.5W
  • トリム:アルミ(白色塗装)
  • バッフル:アルミ(白色塗装)
  • 重量:2.1kg
  • グレアカットオフ:24°/23°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m

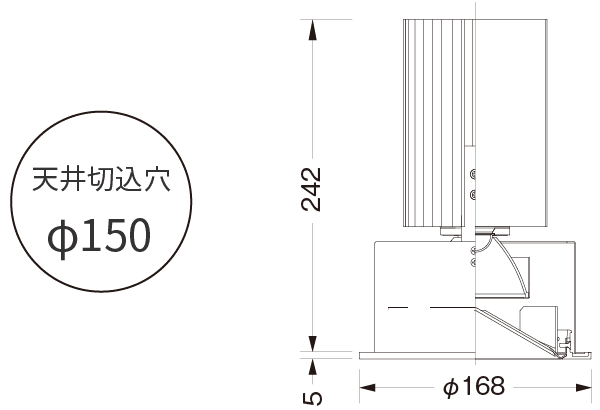

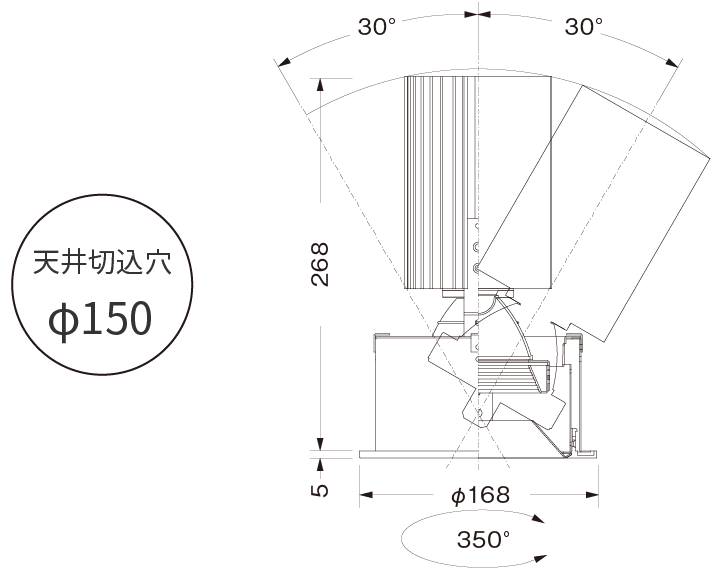

Morph Φ150 アジャスタブル

Morph 150

DD-3404

20°

ナロー

DD-3405

30°

ミディアム

PWM調光

2700K~5000K(Ra82)

グレアレス

シングルレンズ

LED

FHT42W×2相当

¥74,800(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:56.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • 重量:2.3kg
  • グレアカットオフ:34°
  • PWM調光対応(5~100%)
  • 灯具可動範囲:水平350°/上下30°
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m
Morph Φ150 ウォールウォッシャー

Morph 150

DD-3406

WW

ウォール
ウォッシャー

PWM調光

2700K~5000K(Ra82)

ウォールウォッシャー

LED

FHT42W×2相当

¥77,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED:56.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • ディフューザー:アクリル
  • 重量:2.1kg
  • グレアカットオフ:24°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m
Morph Φ150 軒下用

Morph 150

DD-3407

30°

ミディアム

DD-3408

37°

ワイド

PWM調光

2700K~5000K(Ra82)

グレアレス

シングルレンズ

LED

FHT42W×2相当

防雨型

¥73,500(税別)

電源別置型 (PWM調光): 同梱品 2台/PWM信号用各色1台ずつ
  • LED 56.5W
  • トリム:アルミ(白色塗装)
  • コーン:アルミ(銀色鏡面仕上)
  • カバー:ガラス
  • 重量:2.2kg
  • グレアカットオフ:24°
  • PWM調光対応(5~100%)
  • 取付可能天井板厚:5~25mm
  • 被照射物近接限度:0.3m
